电阻串并联连接的等效变换

概述

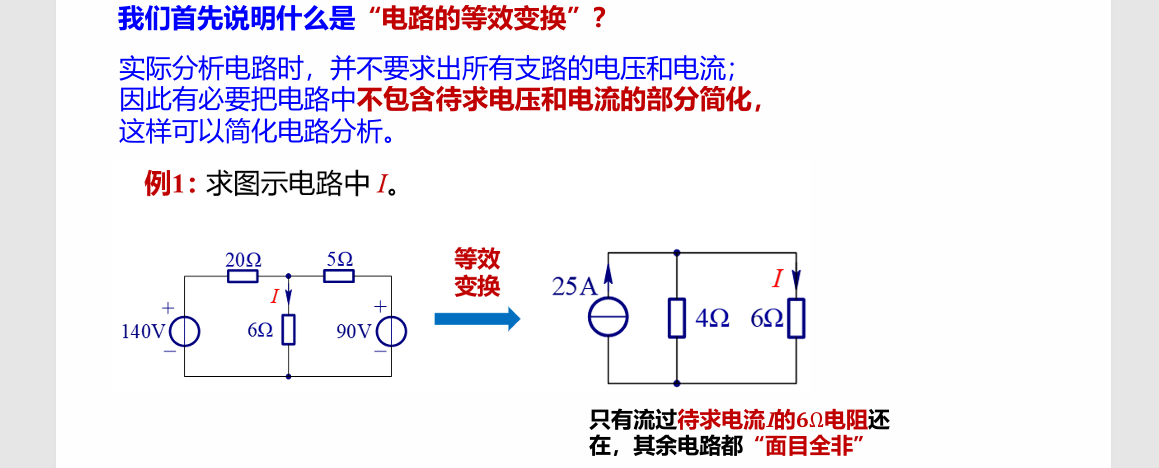

等效变换的主要作用是简化电路分析，求解的电路器件不能参与等效变换

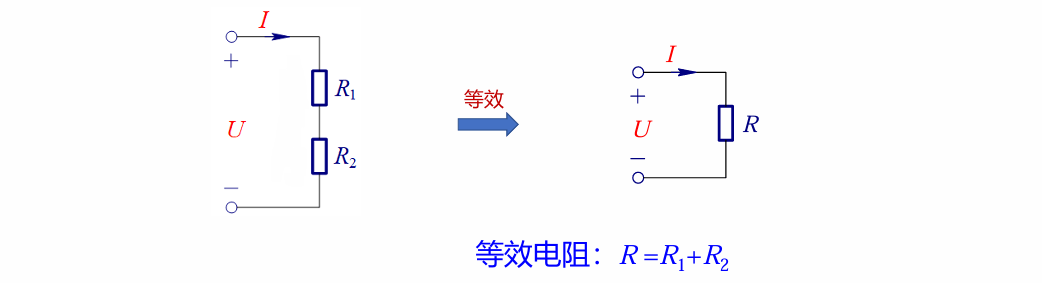

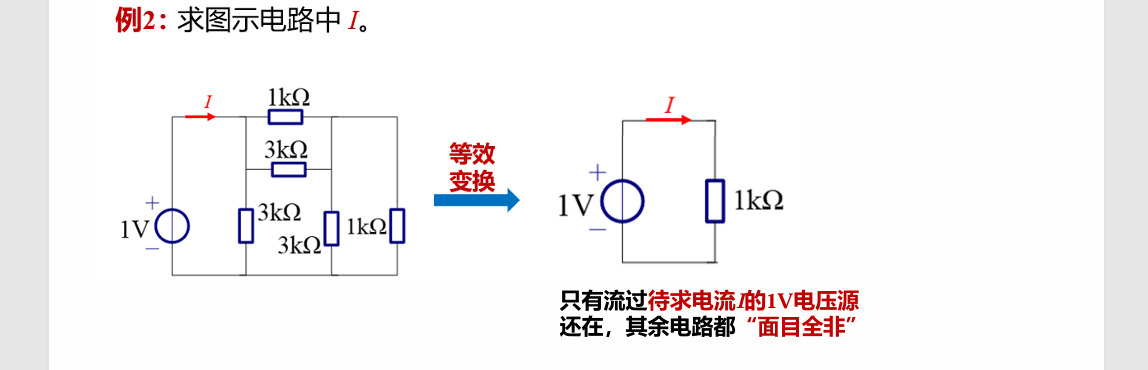

串联等效

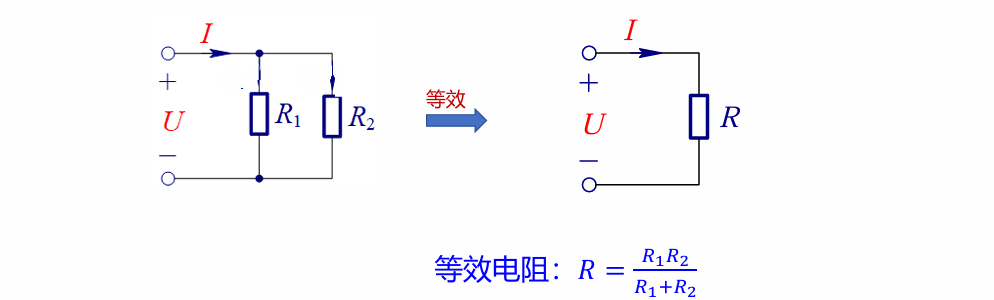

并联等效

”积在和上飞“

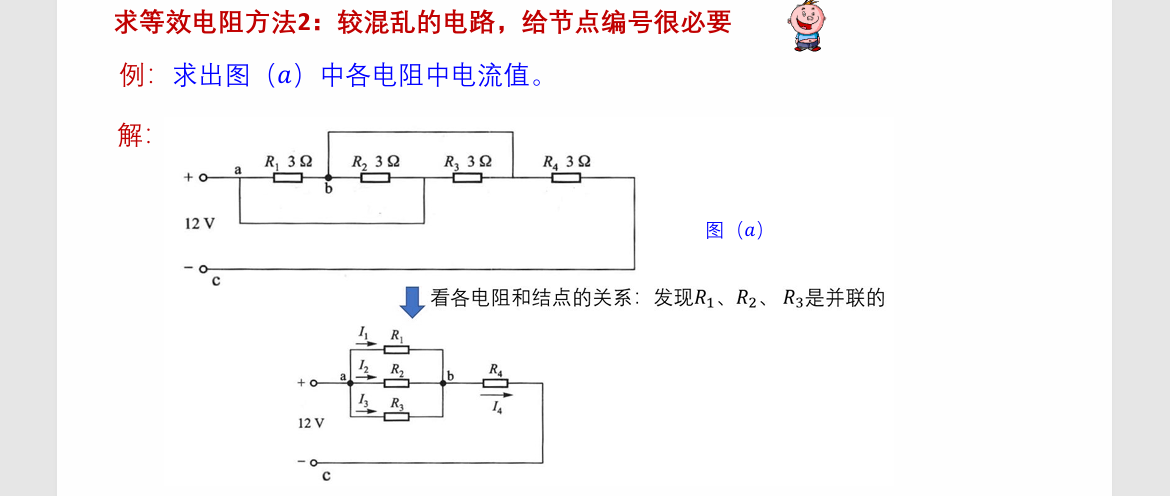

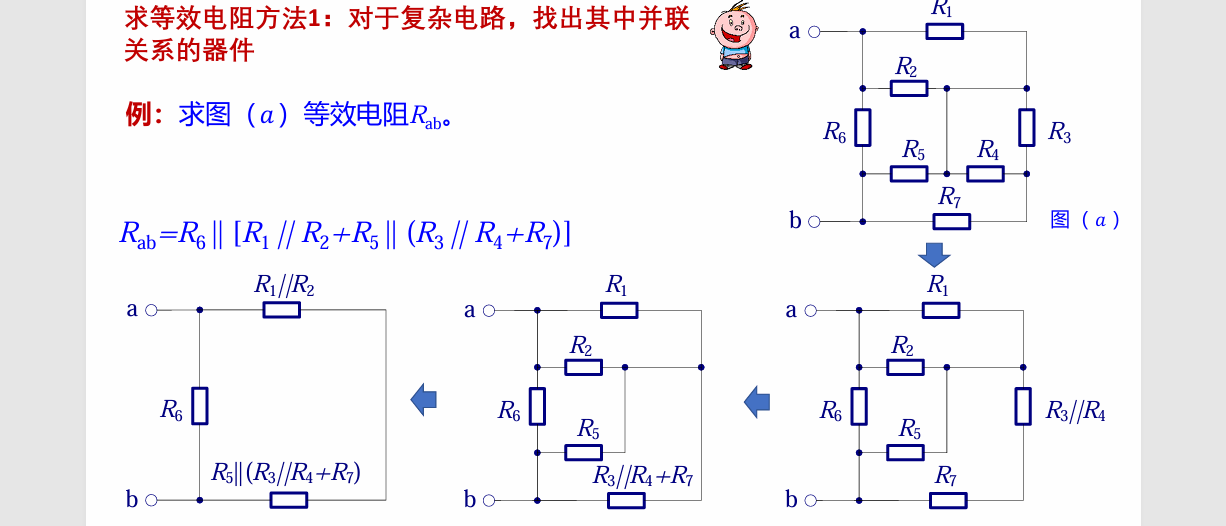

求等效电阻的方法

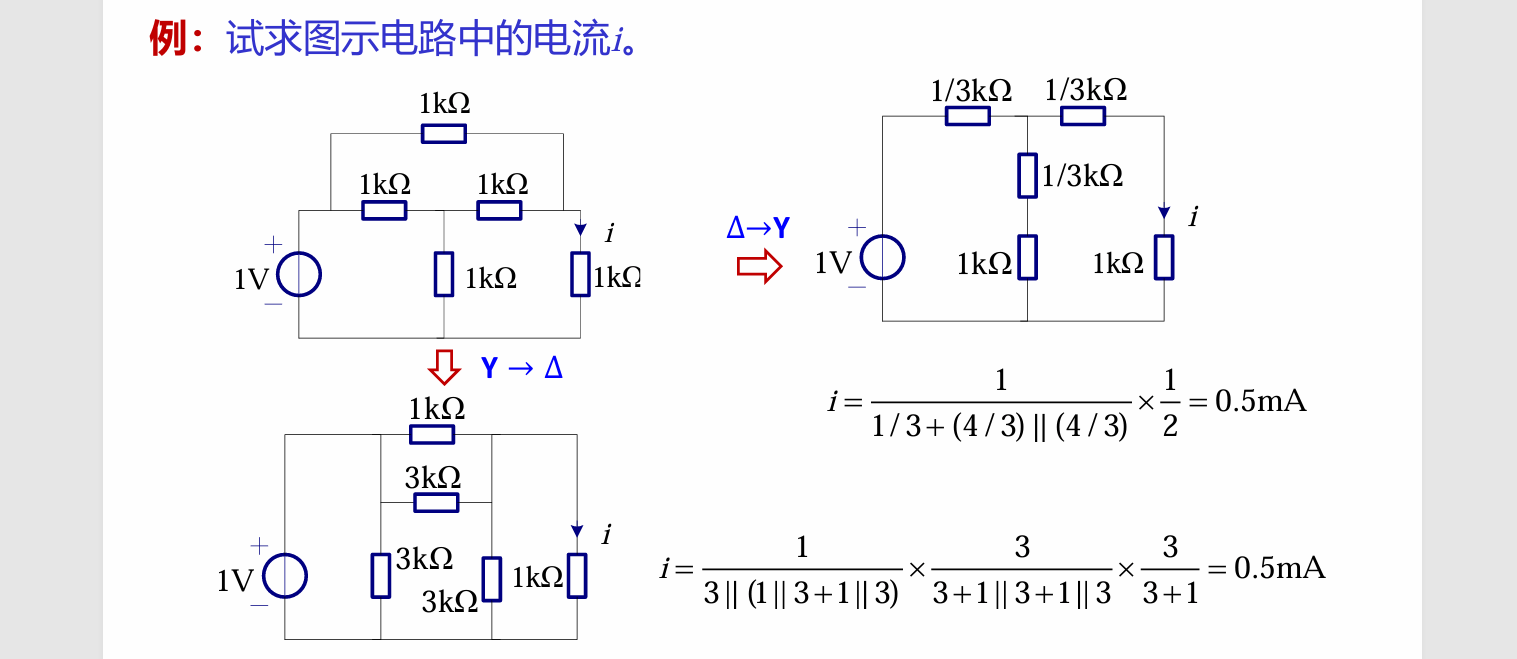

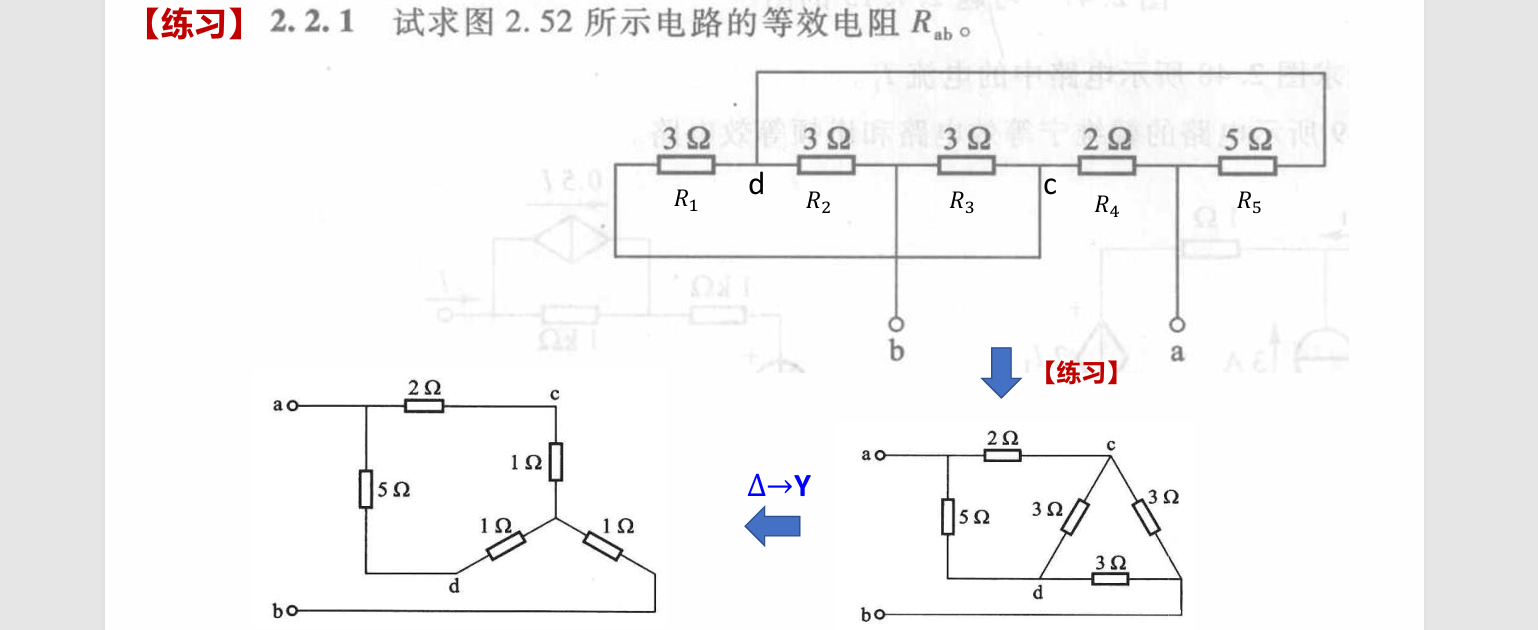

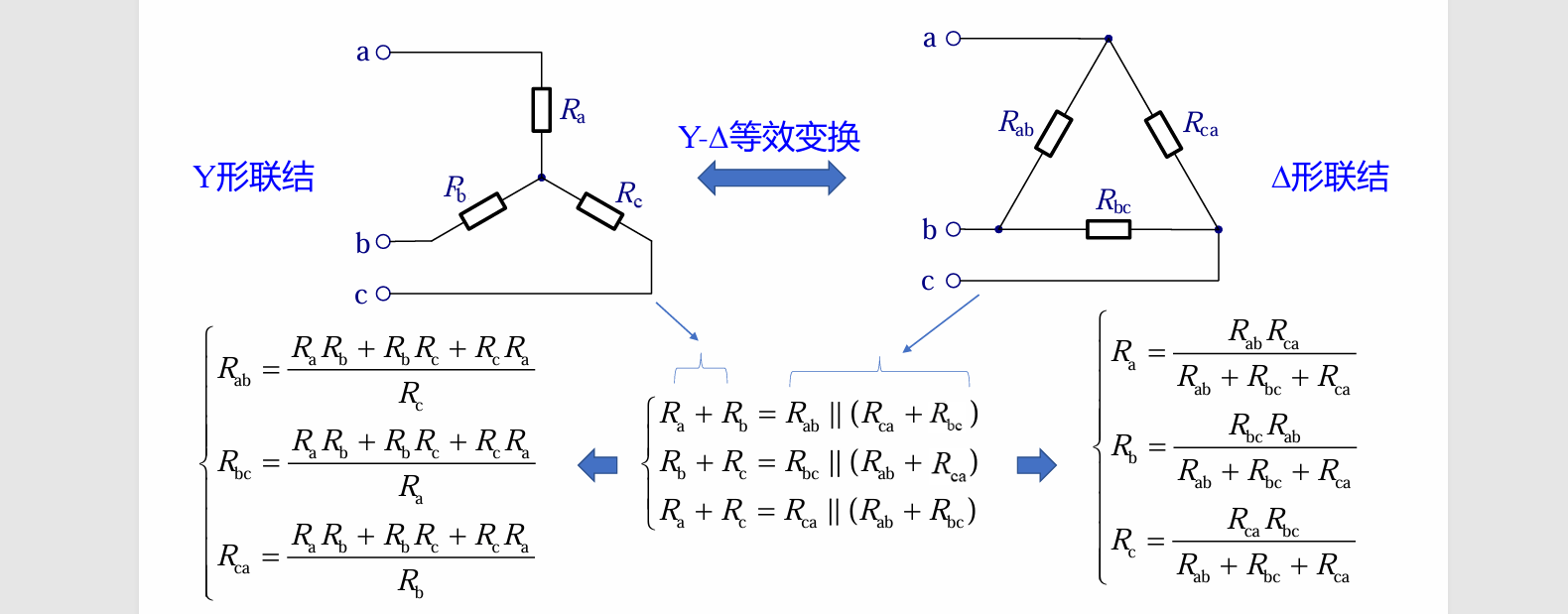

电阻星型联结与三角型联结的等效变换

通用情况

依次假定a,b,c节点悬空，可以得到三个等式，由此算出互换关系

特殊情况：电阻相等

R_{\Delta}=3R_Y

例题

电源的两种模型及其等效变换（重要）

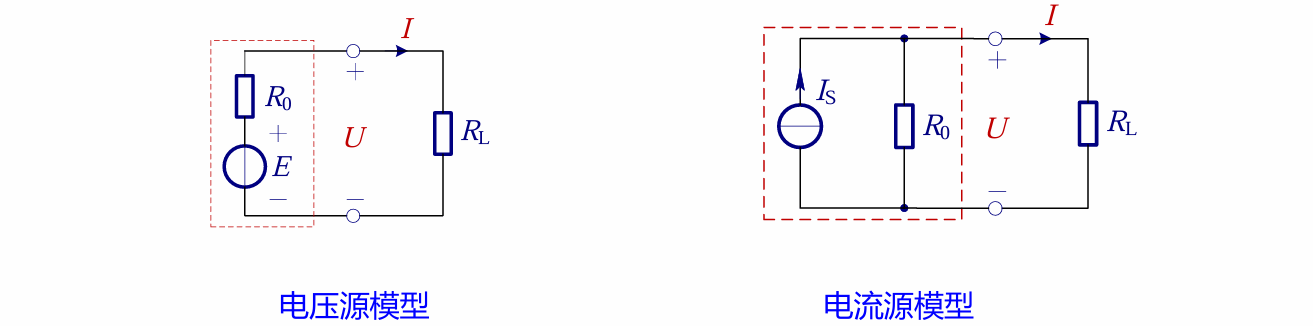

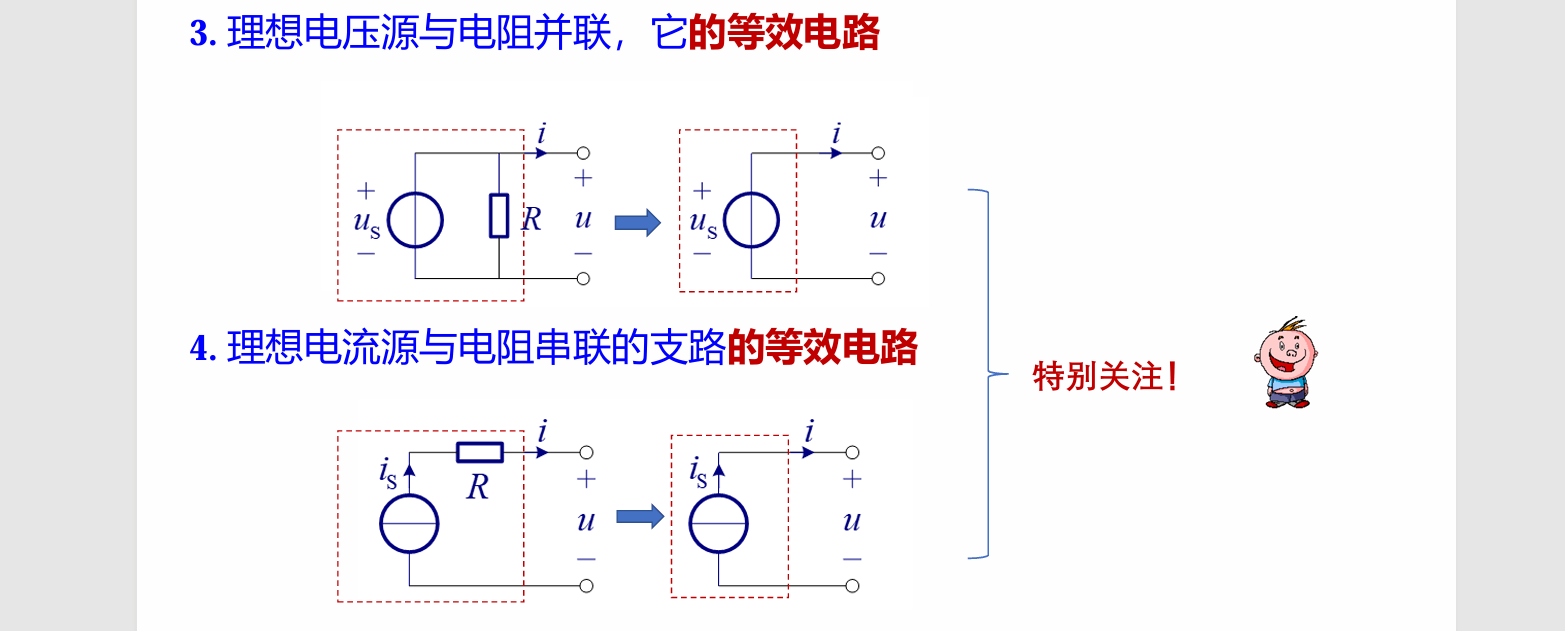

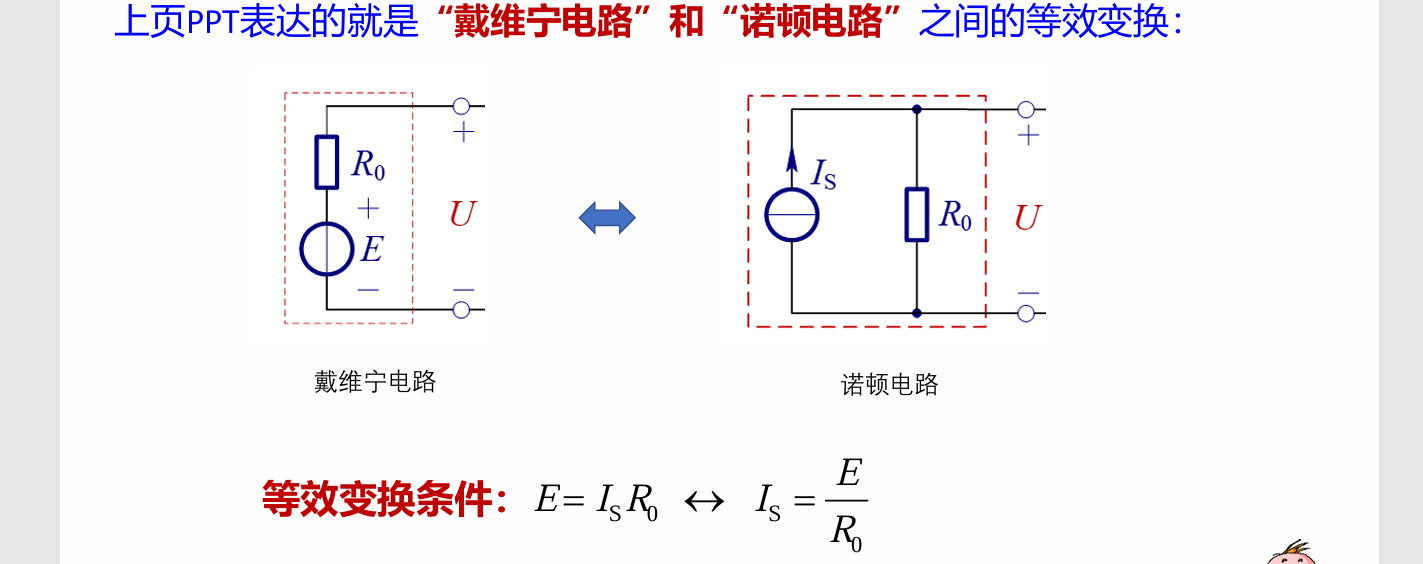

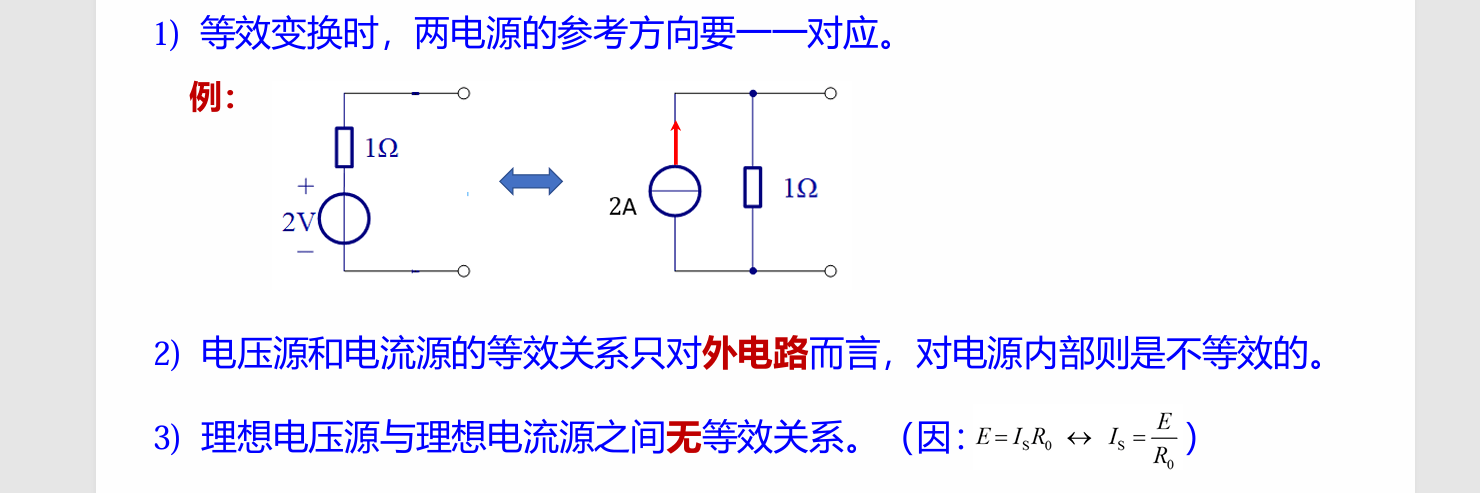

电压源与电流源及其等效变换

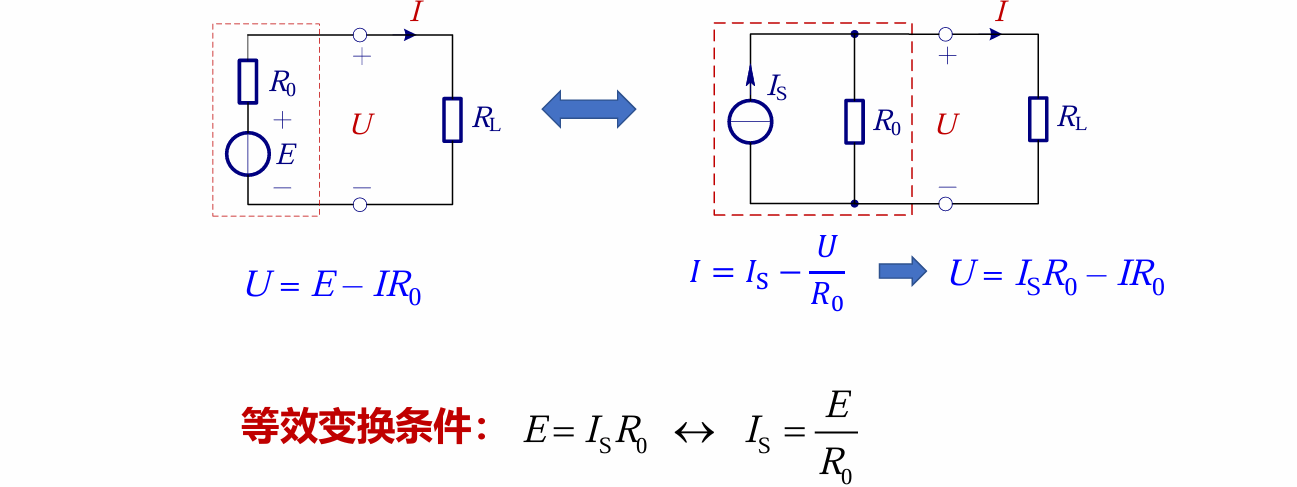

变换过程

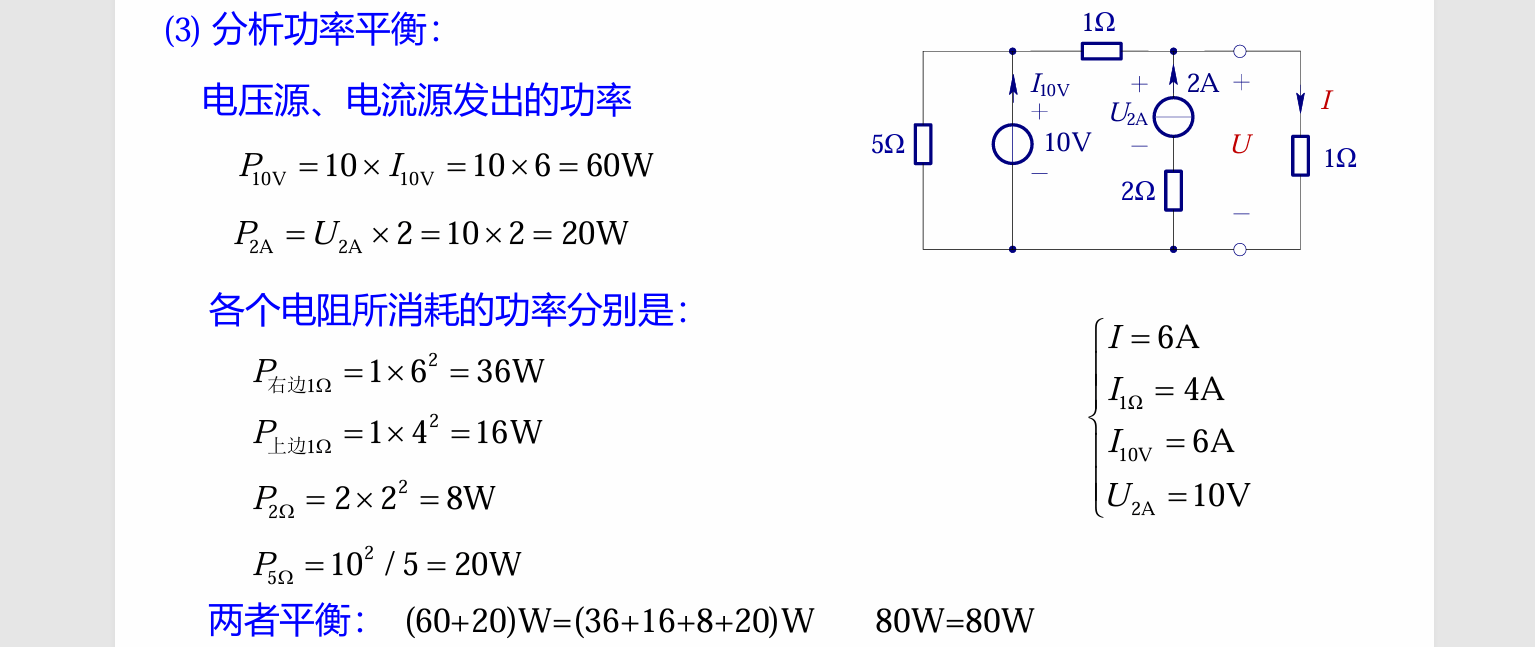

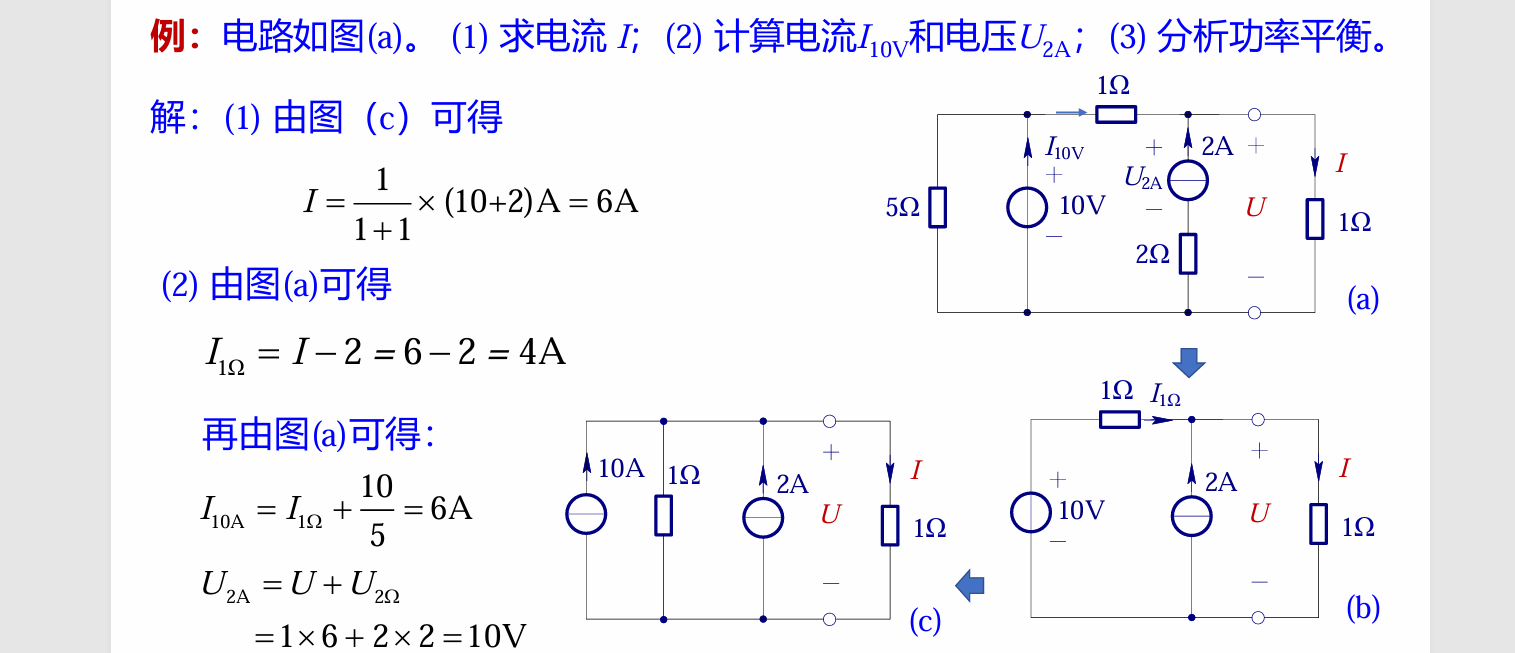

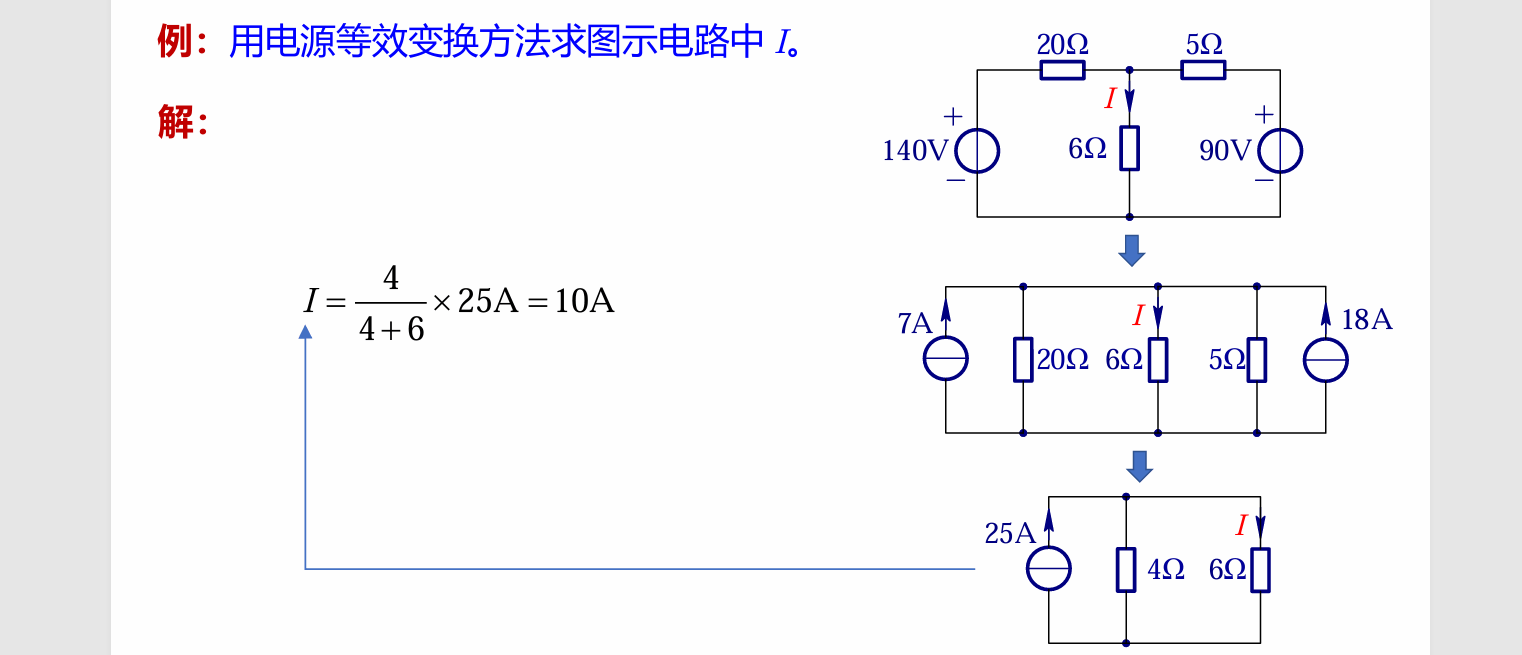

例题

如上图，多次运用等效变换，可以大幅简化电路

理想电压/电流源的的变换

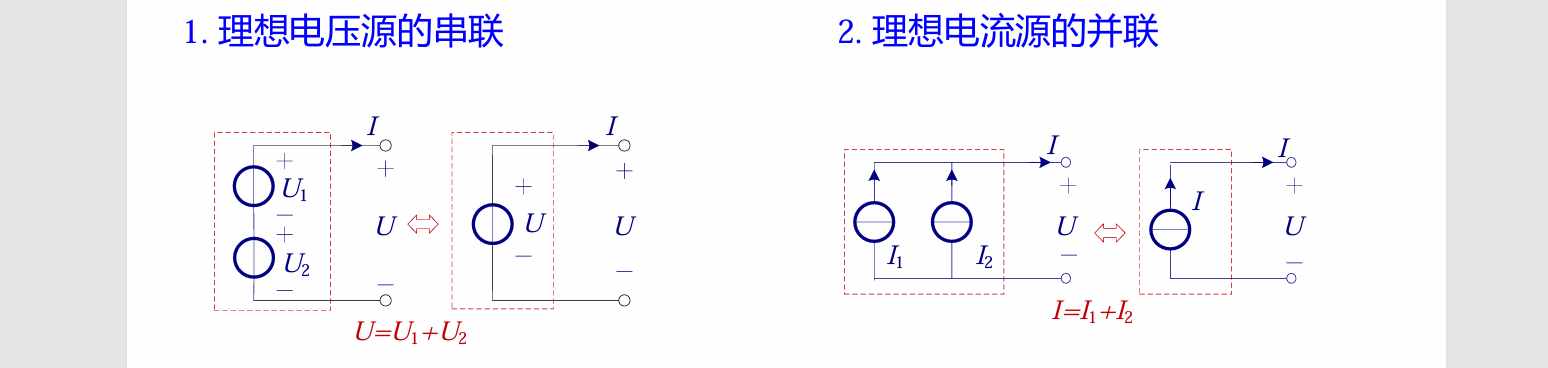

电压串联，电流并联

电压并联，电流串联

例题

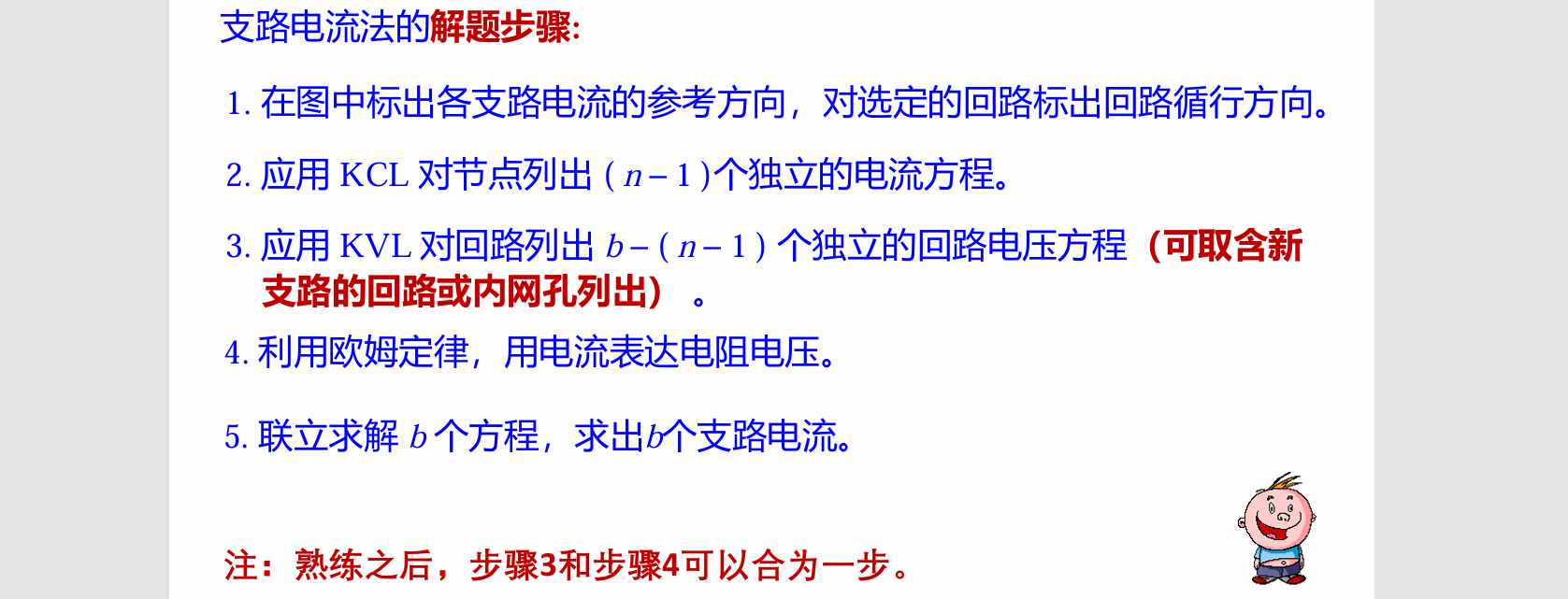

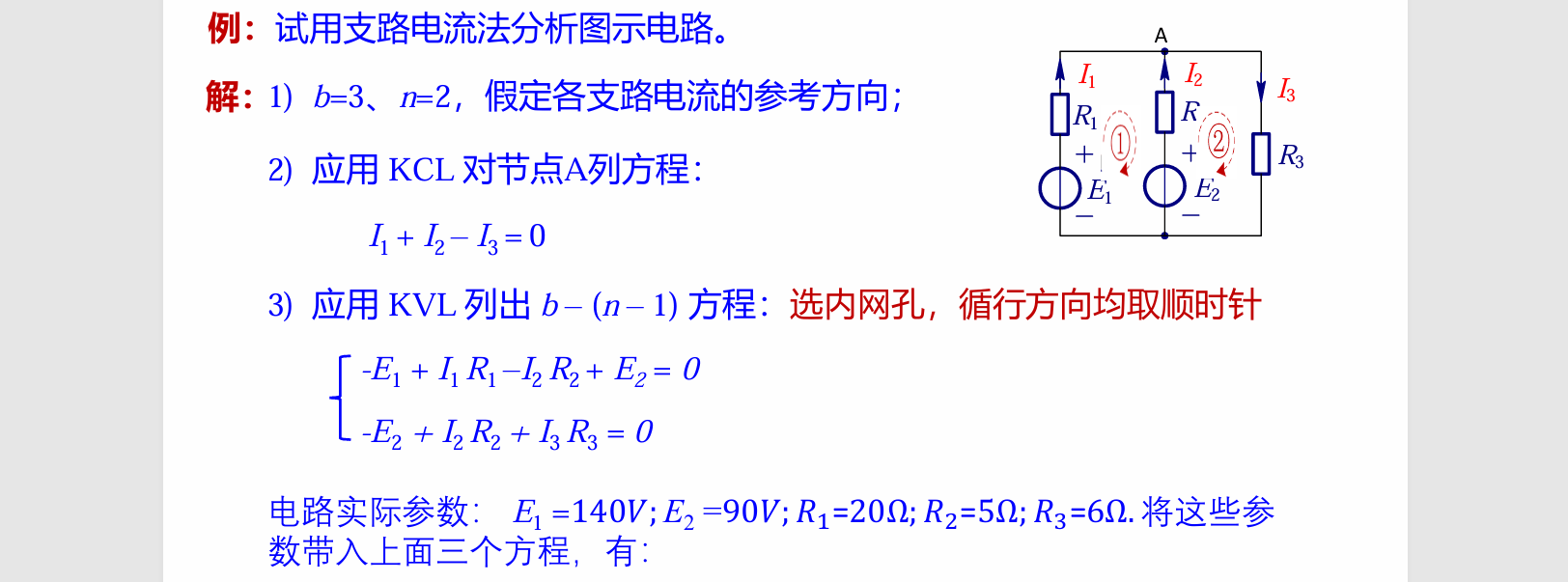

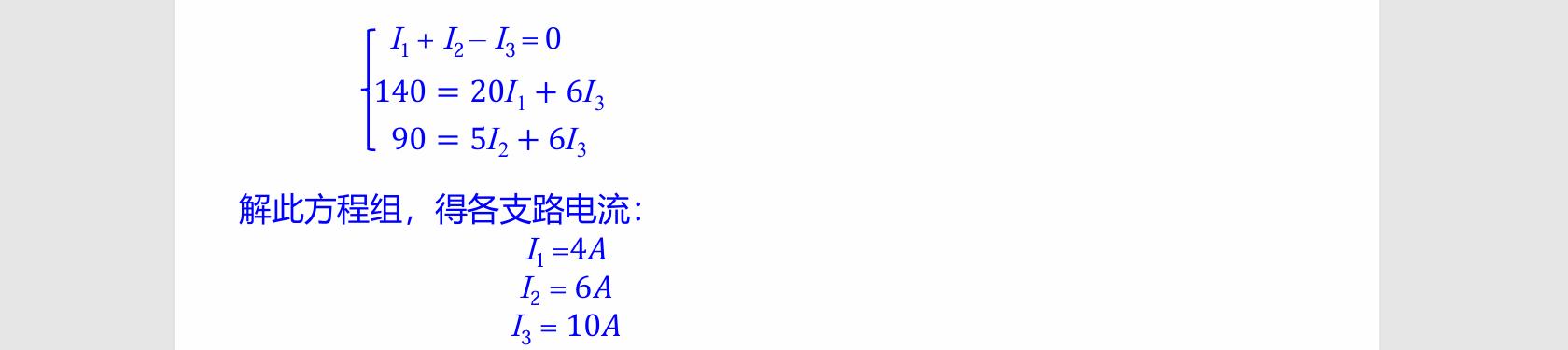

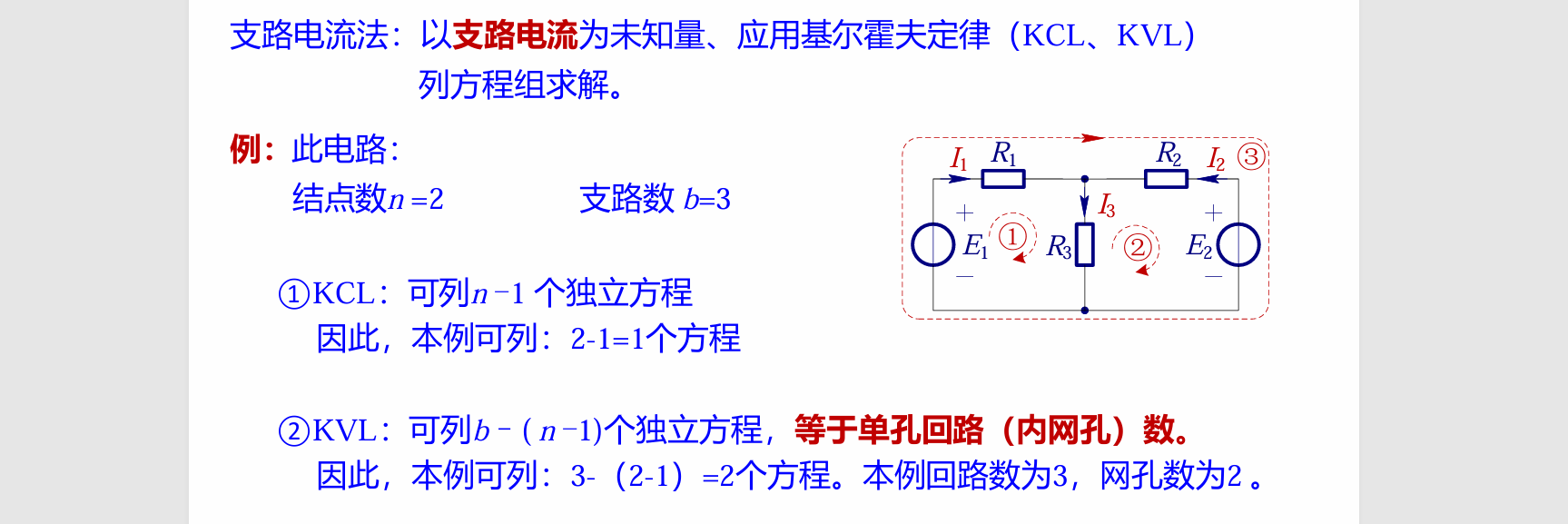

支路电流法

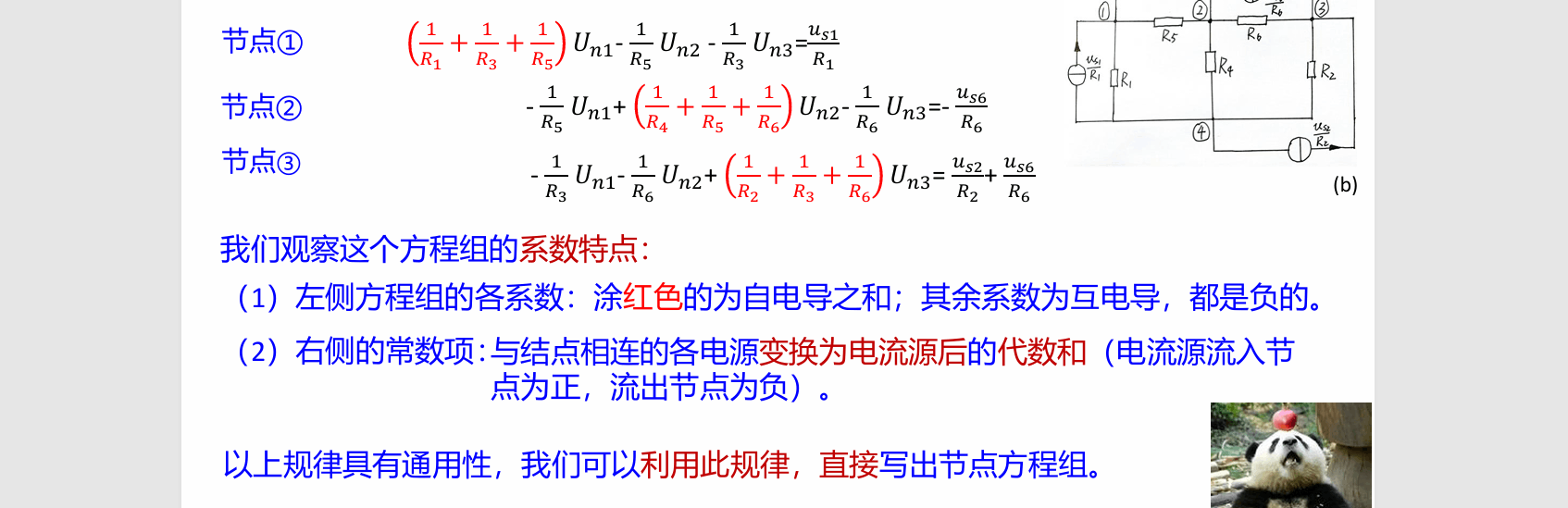

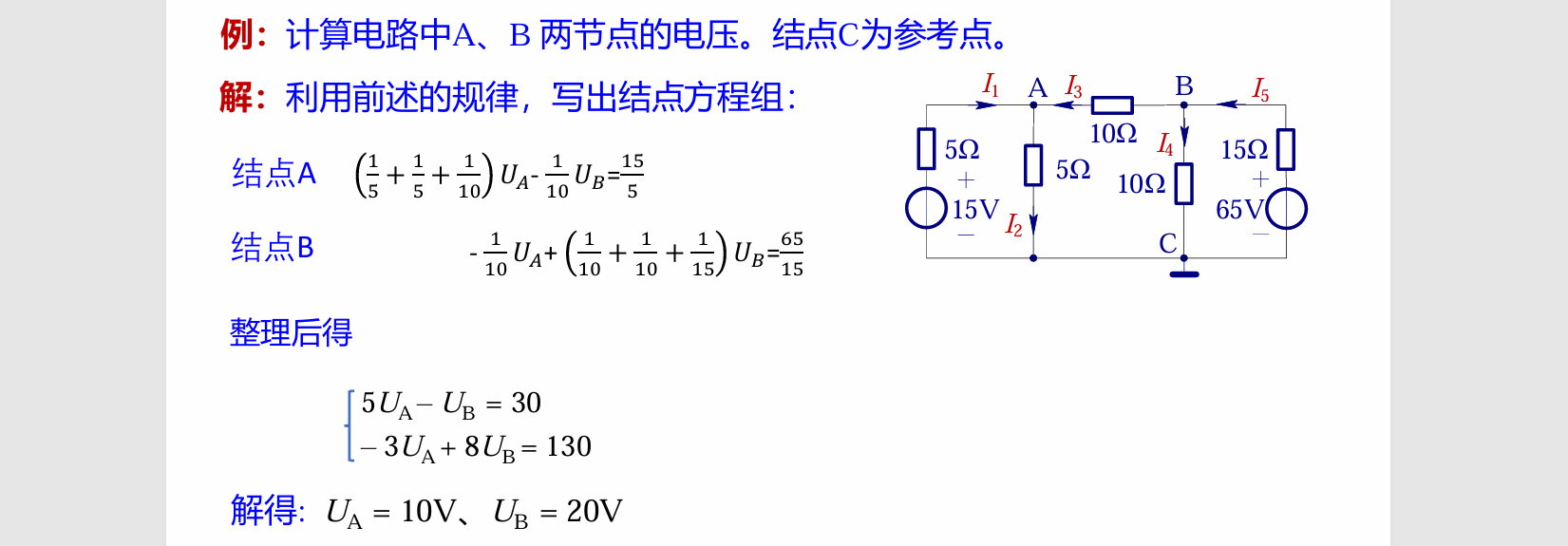

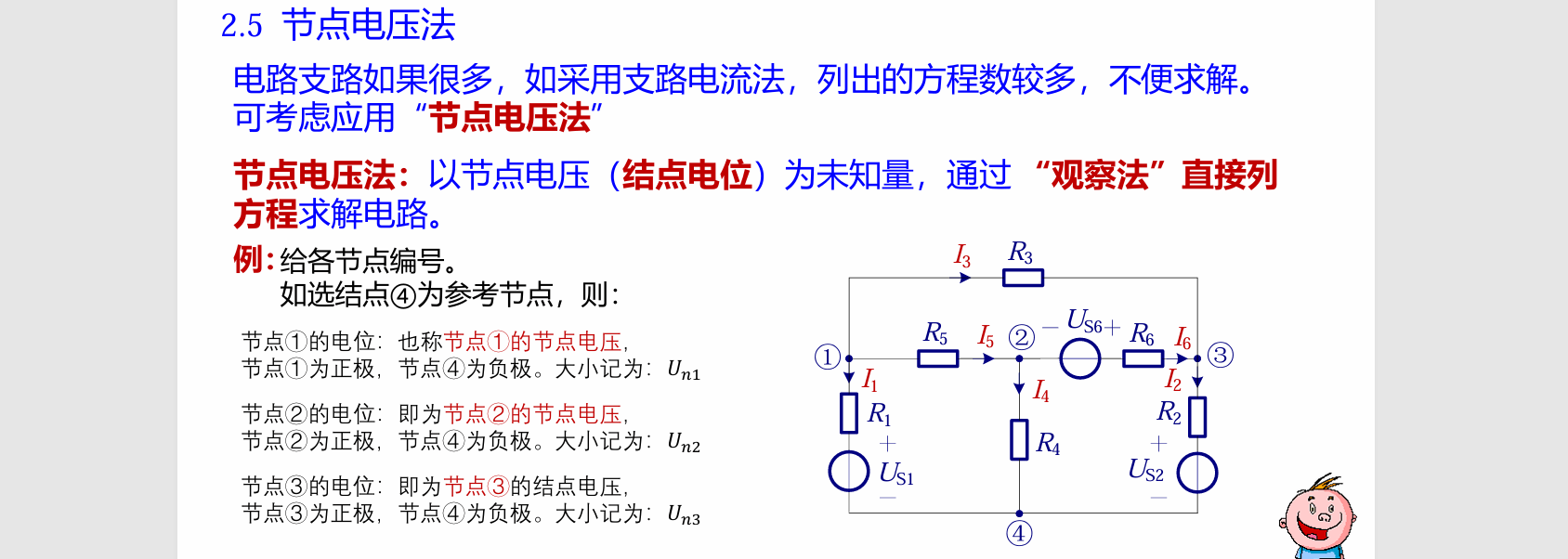

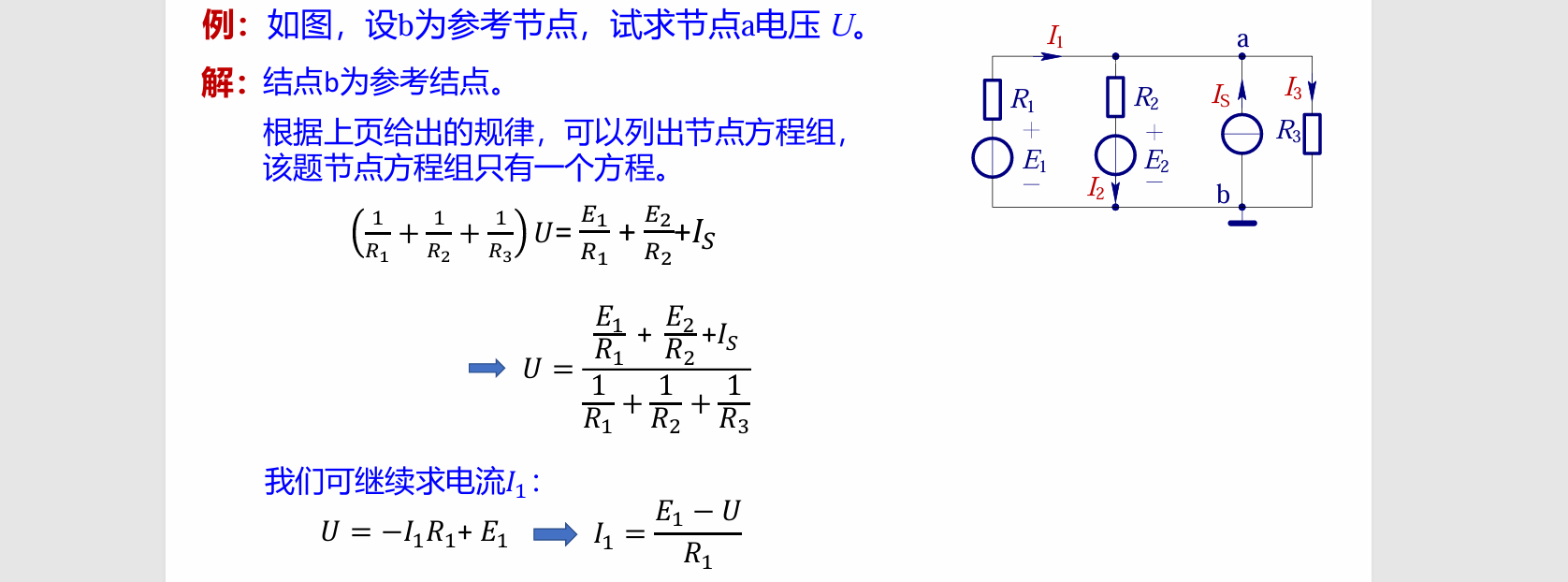

节点电压法（重要）

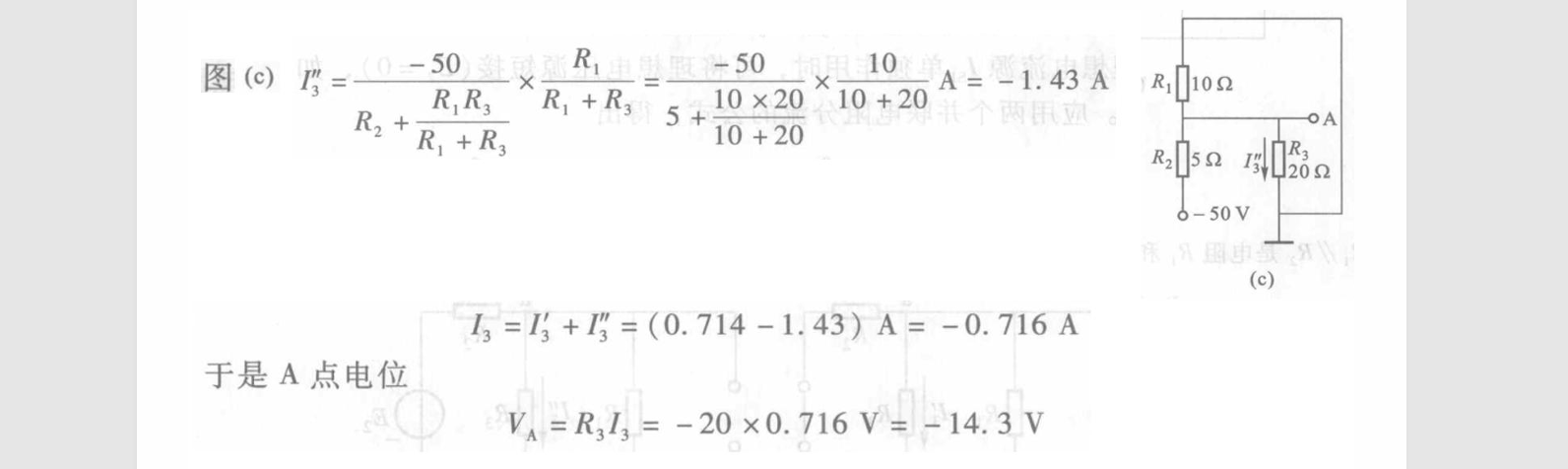

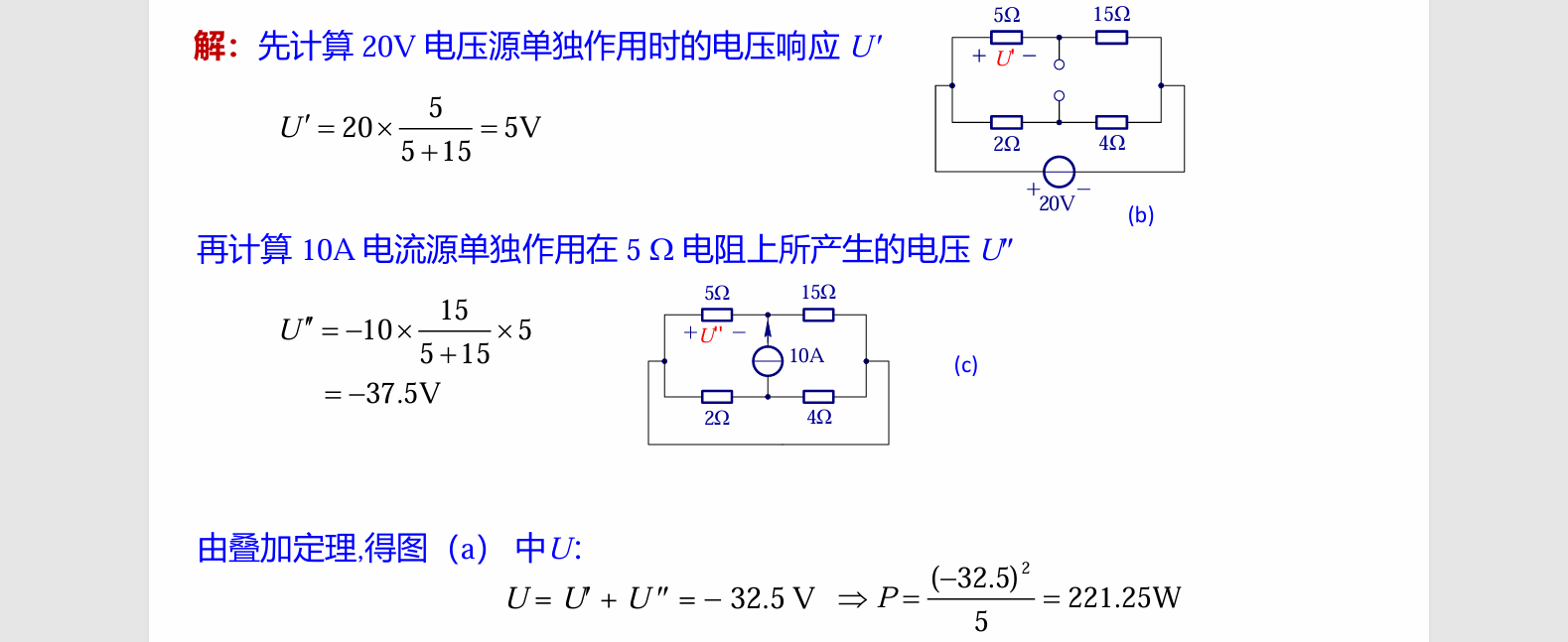

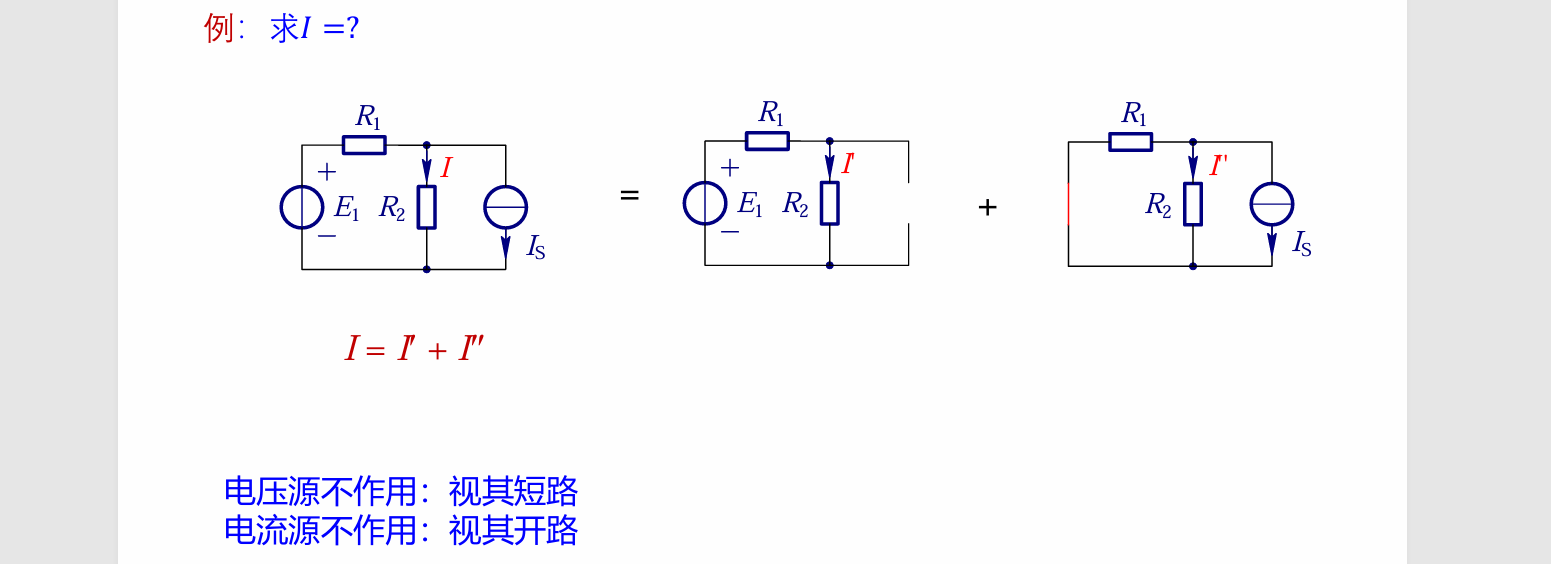

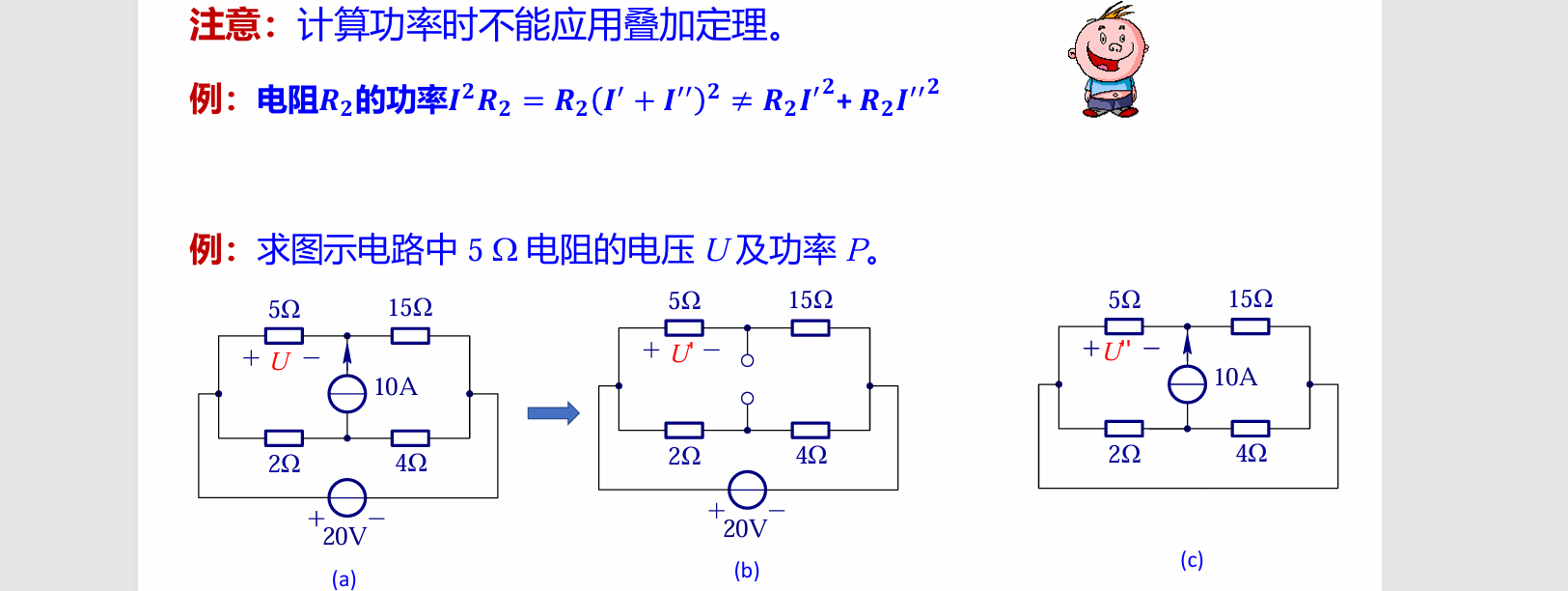

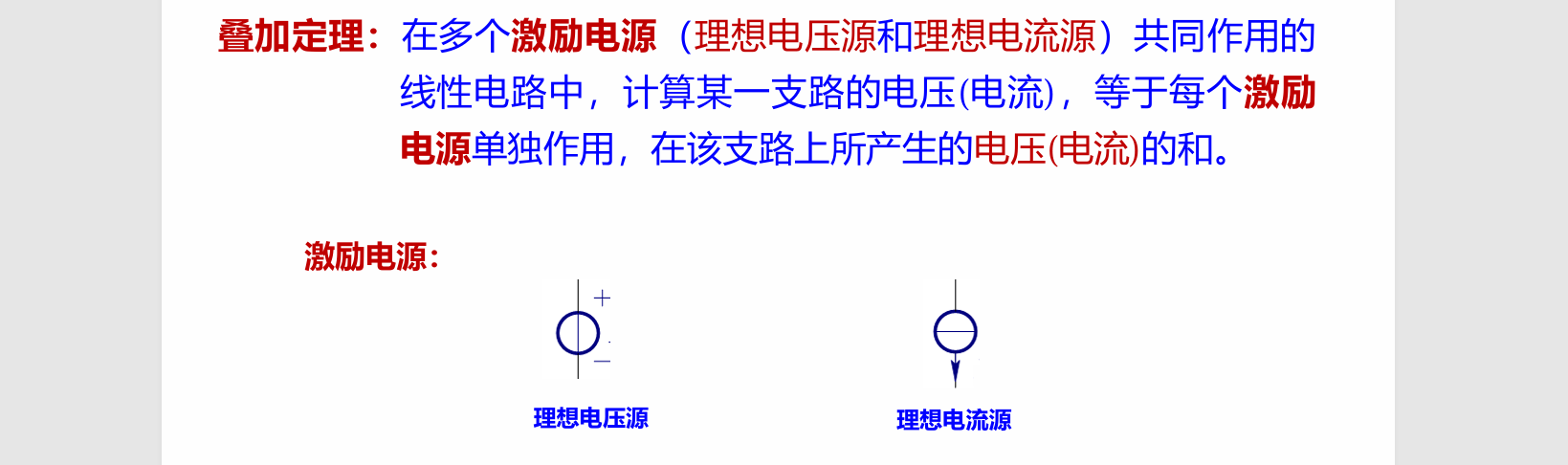

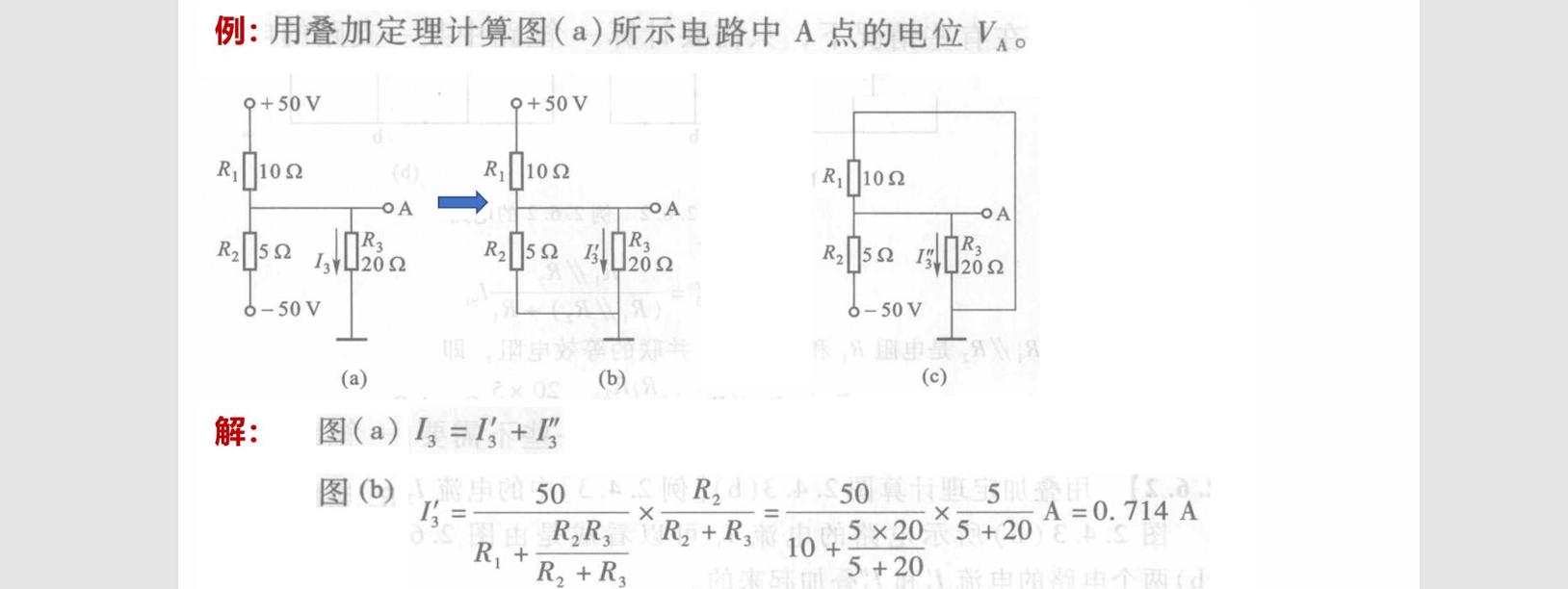

叠加原理

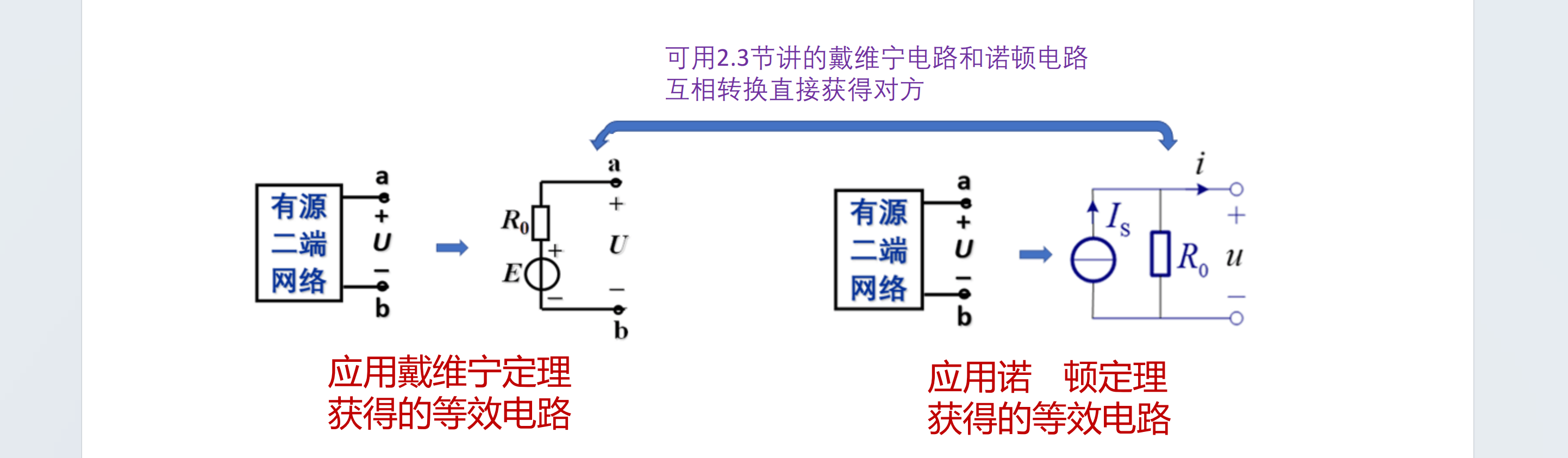

戴维宁定理和诺顿定理

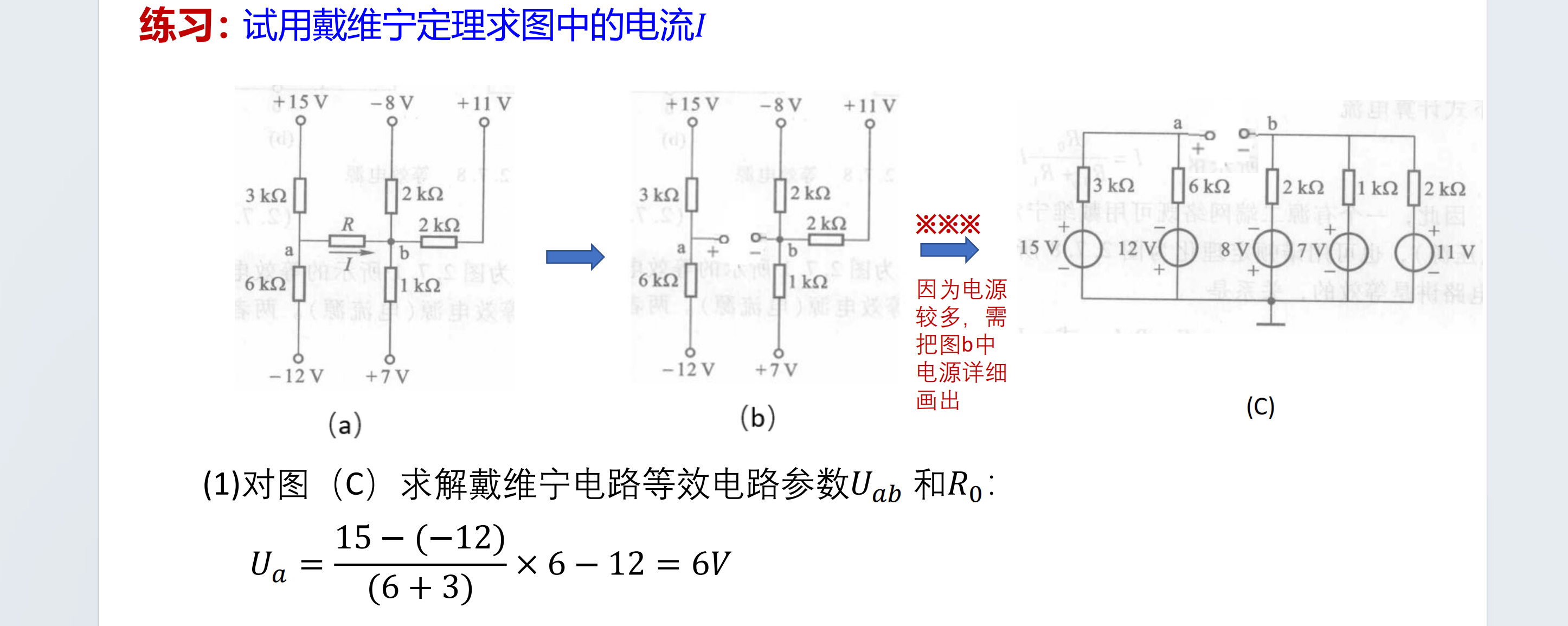

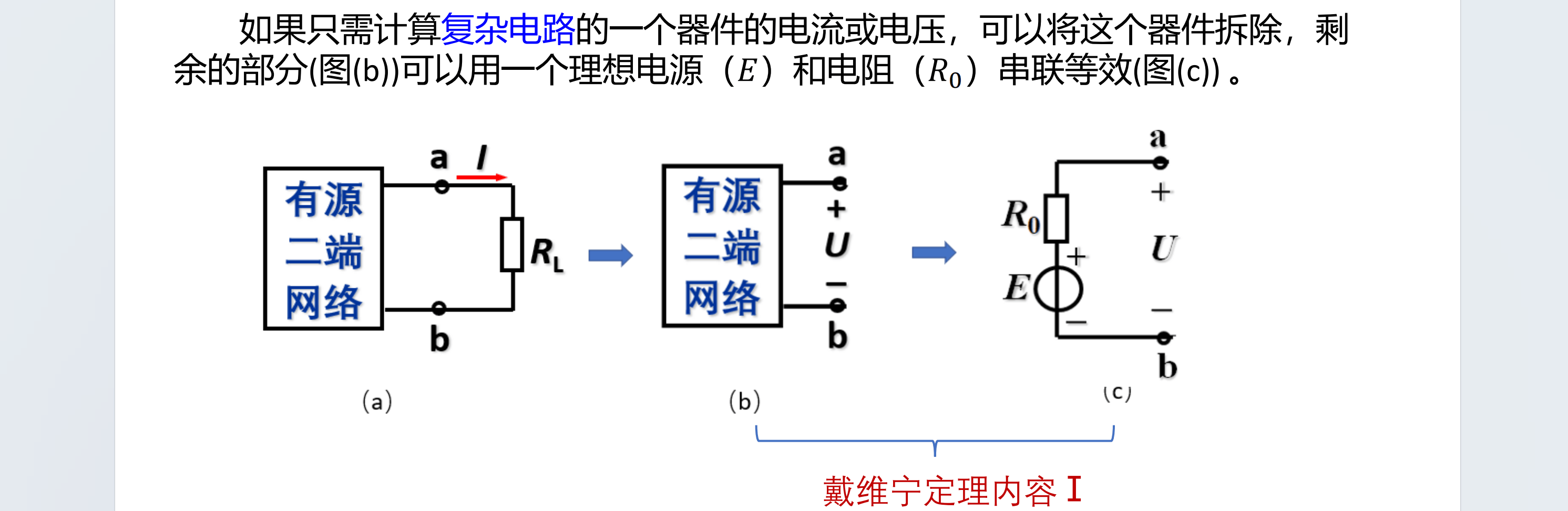

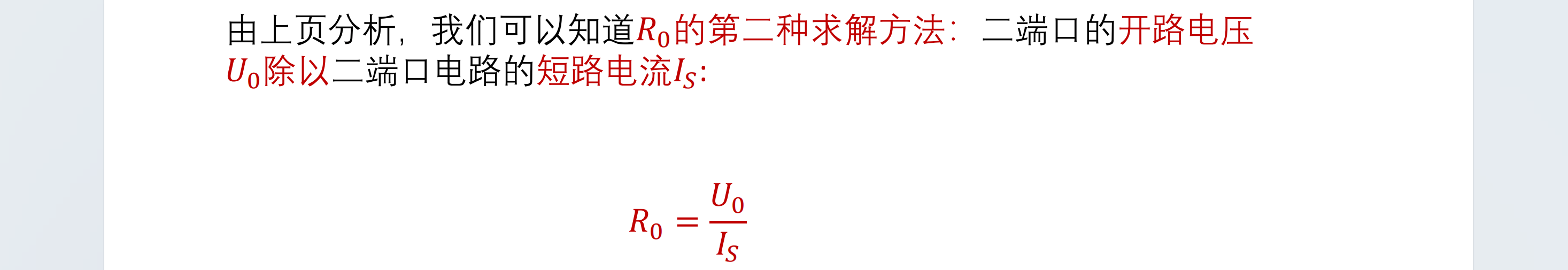

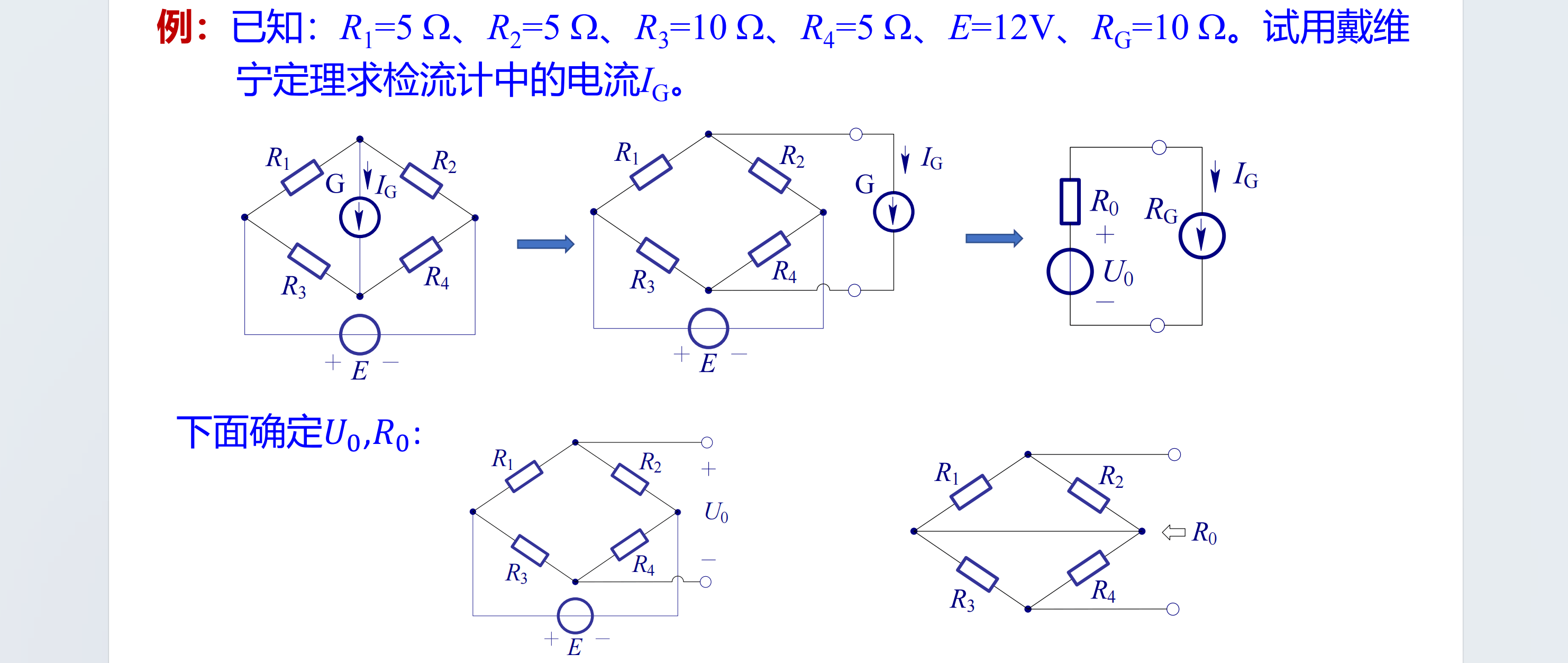

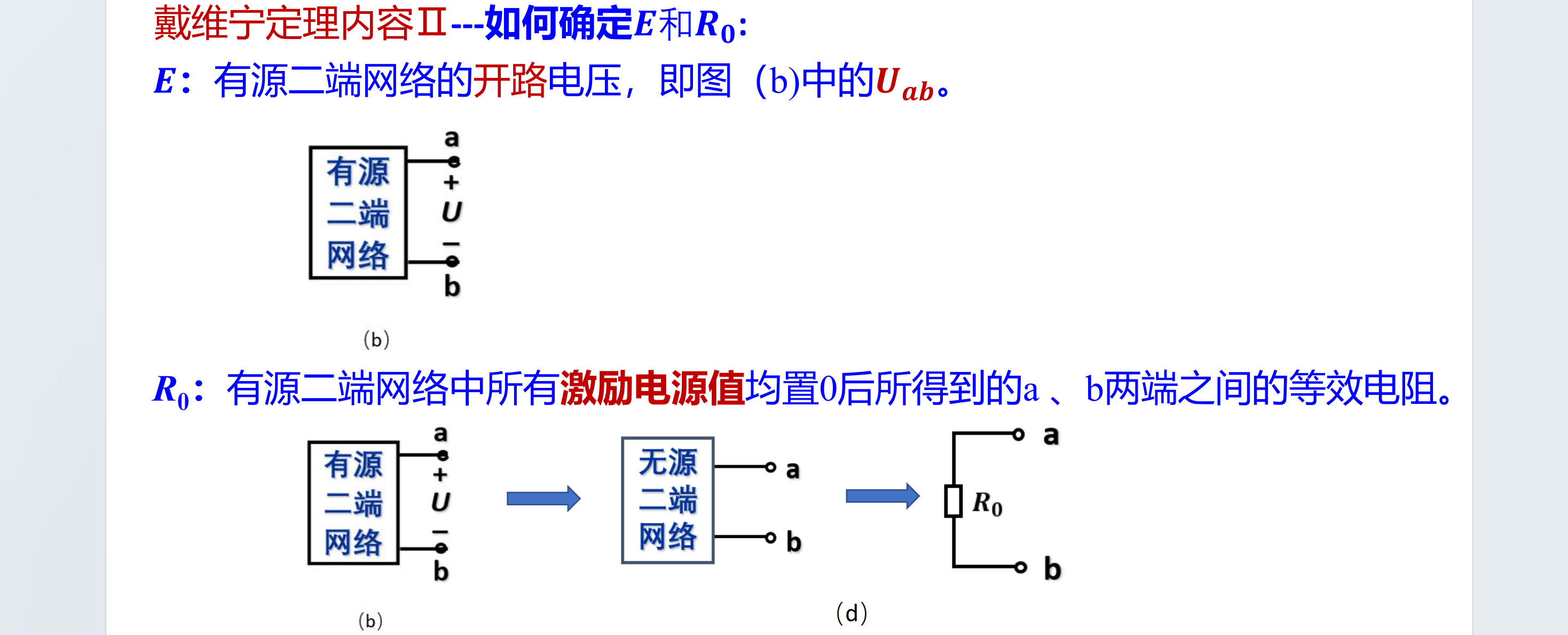

戴维宁定理

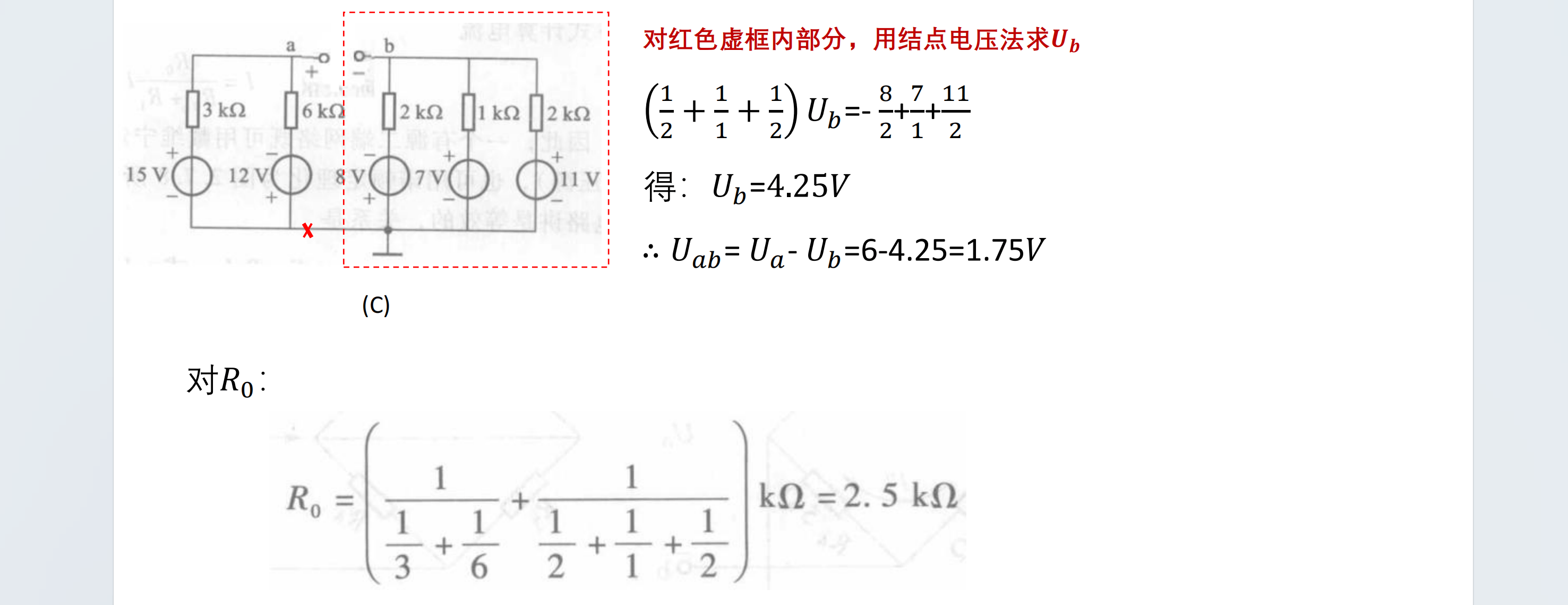

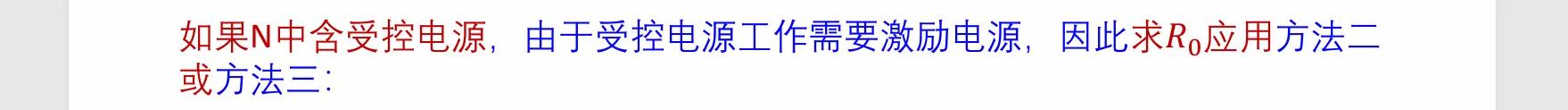

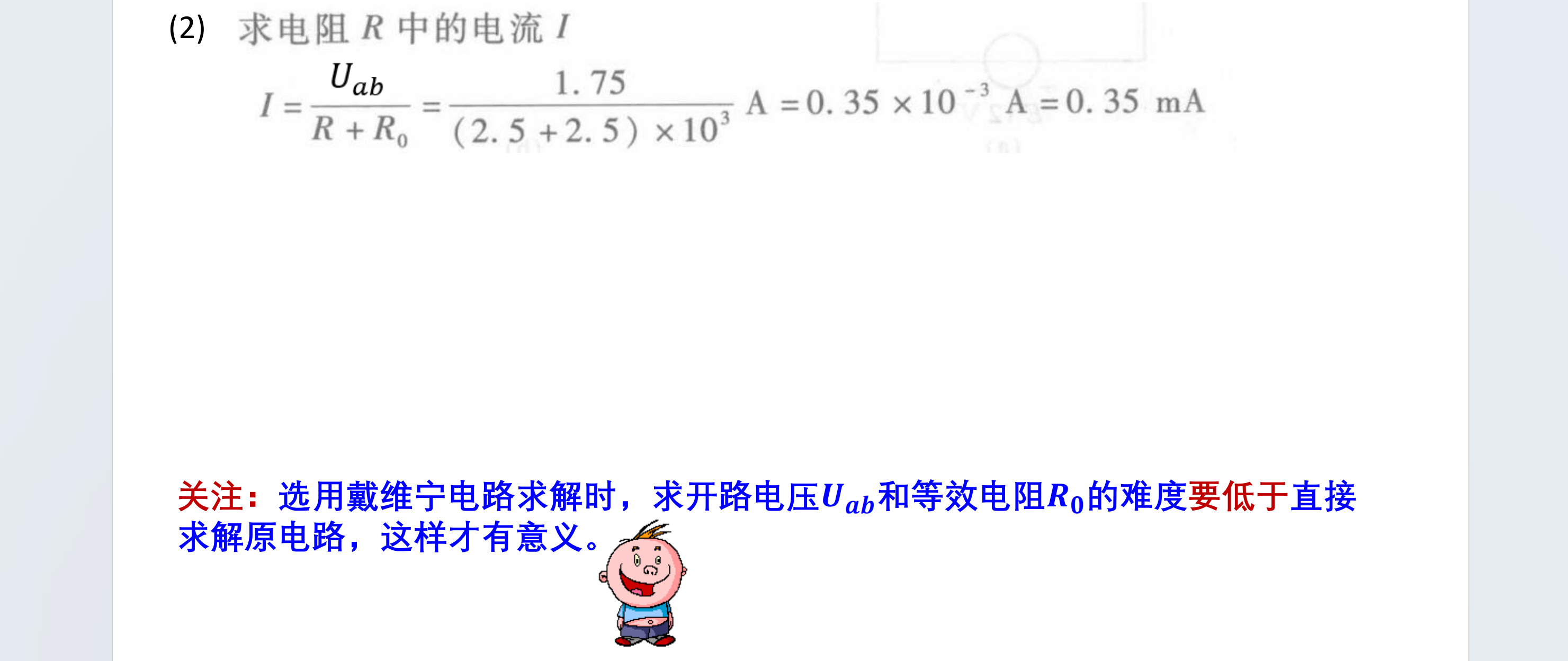

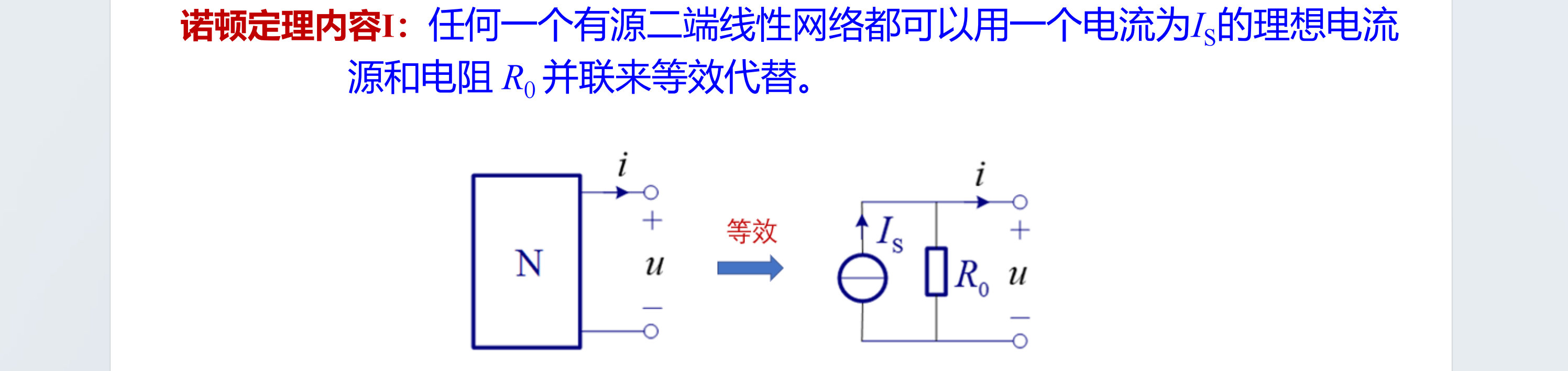

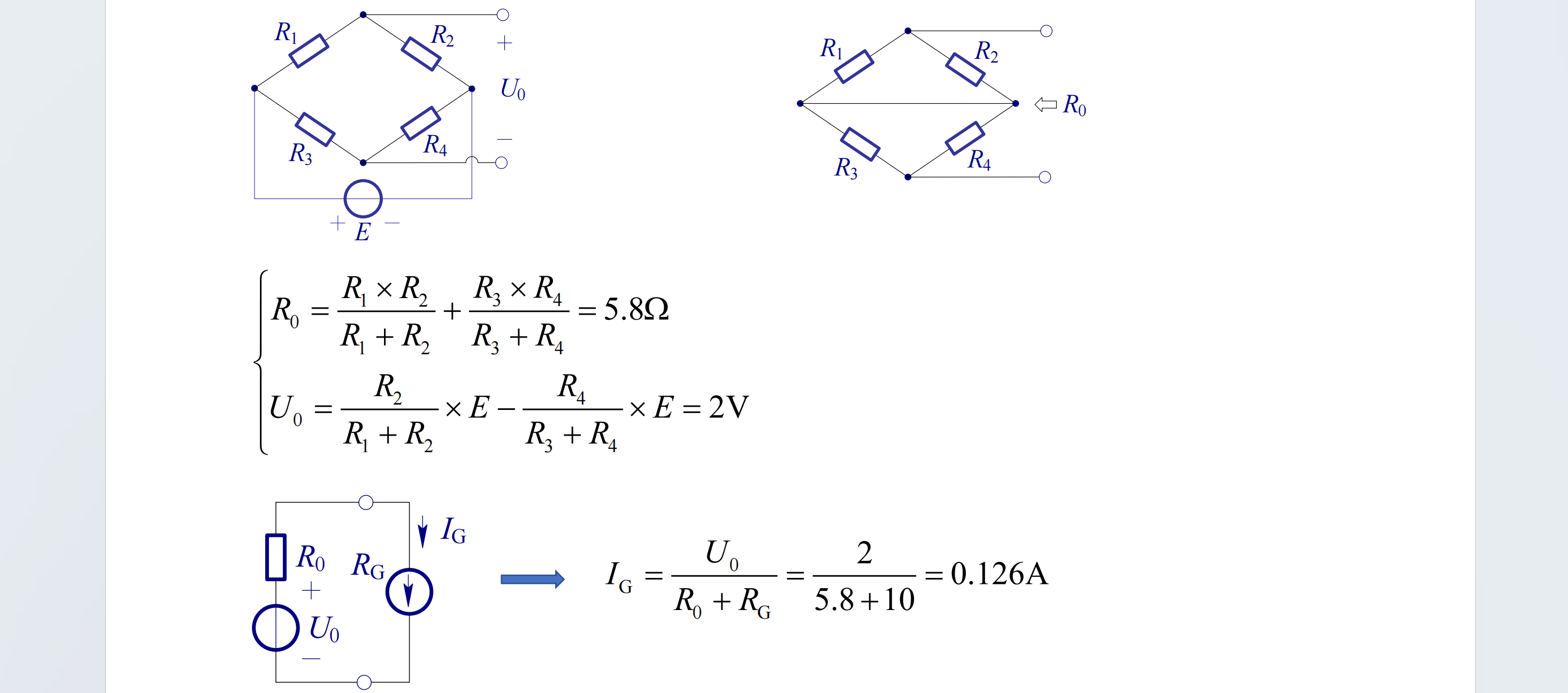

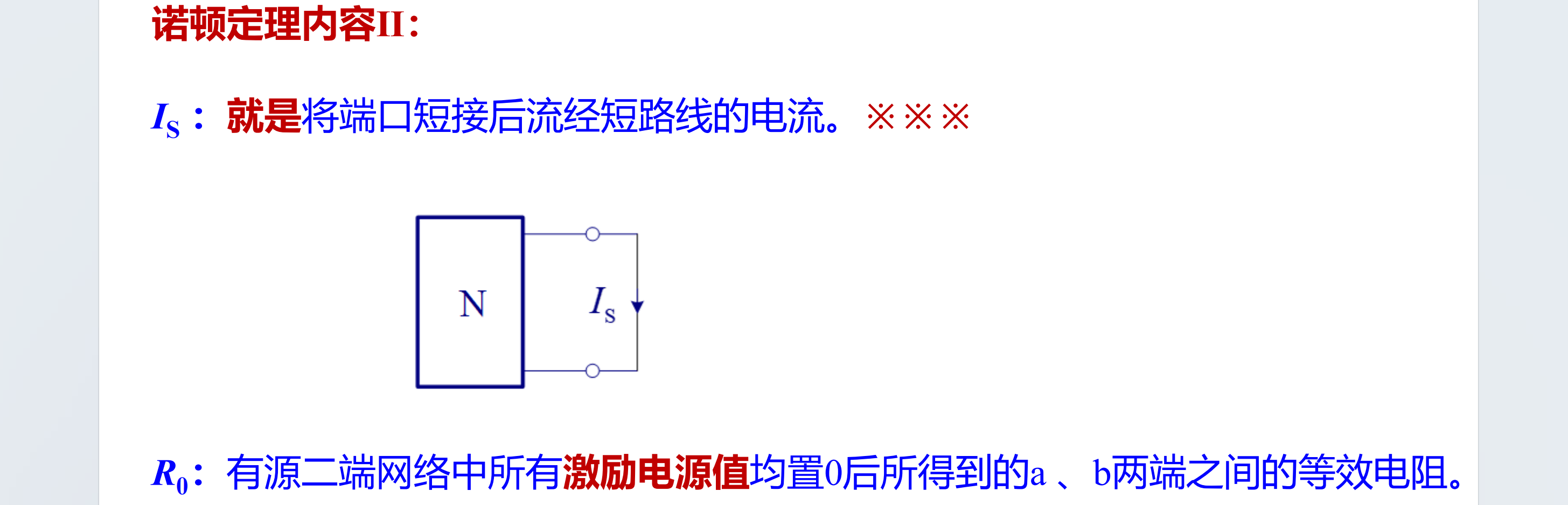

诺顿定理

受控源电路的分析（重点）

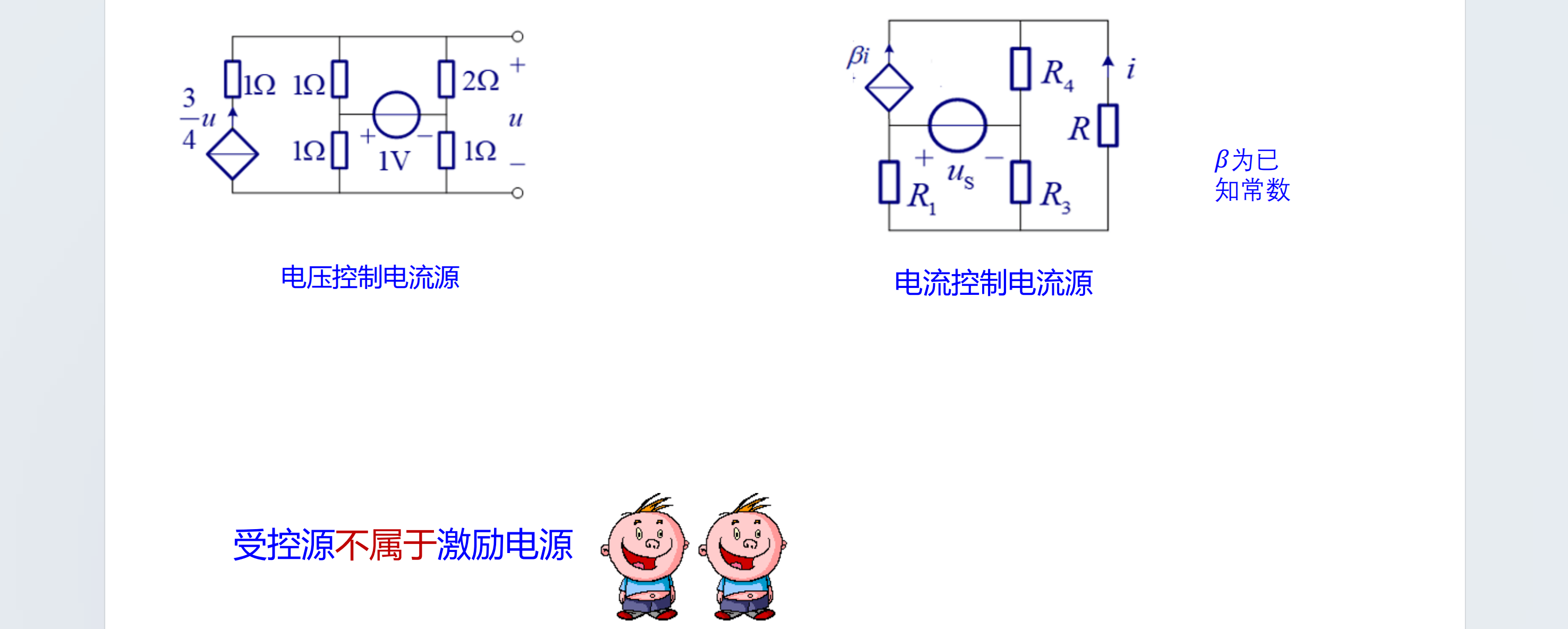

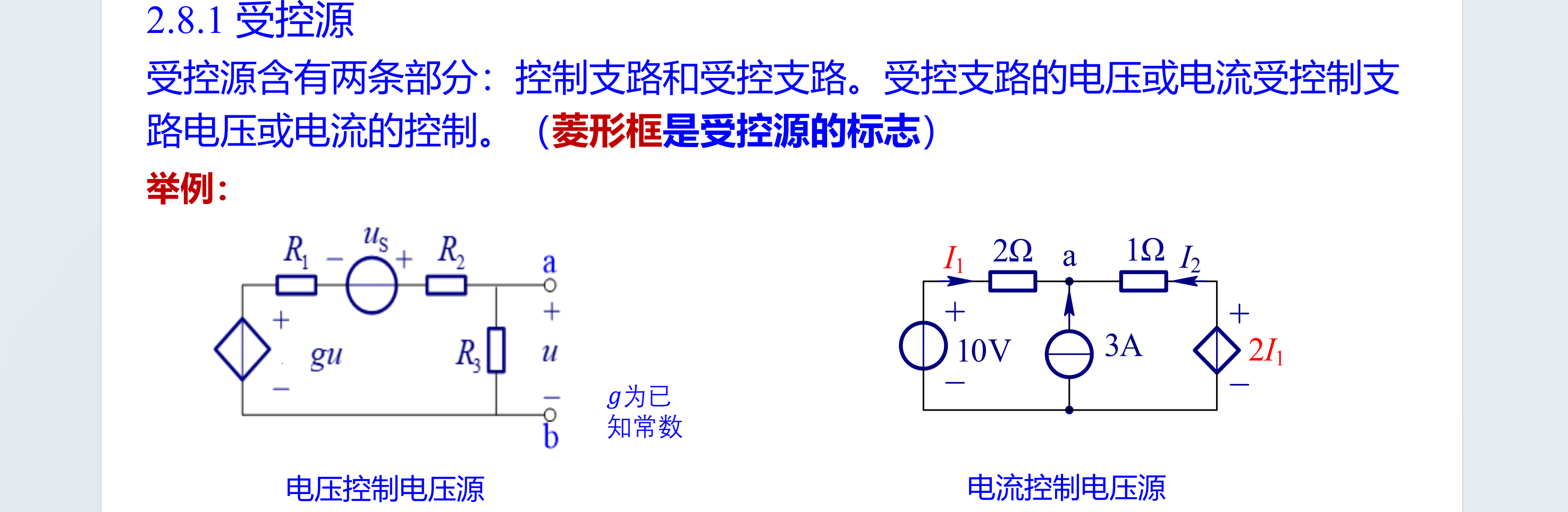

受控源

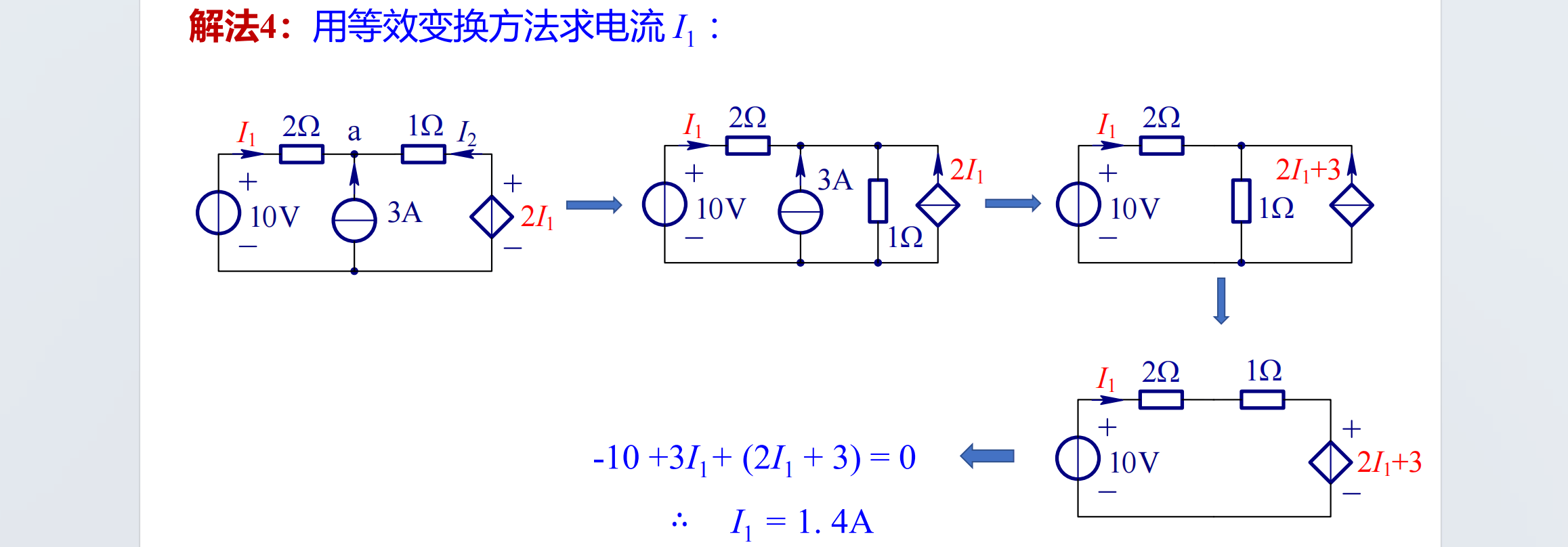

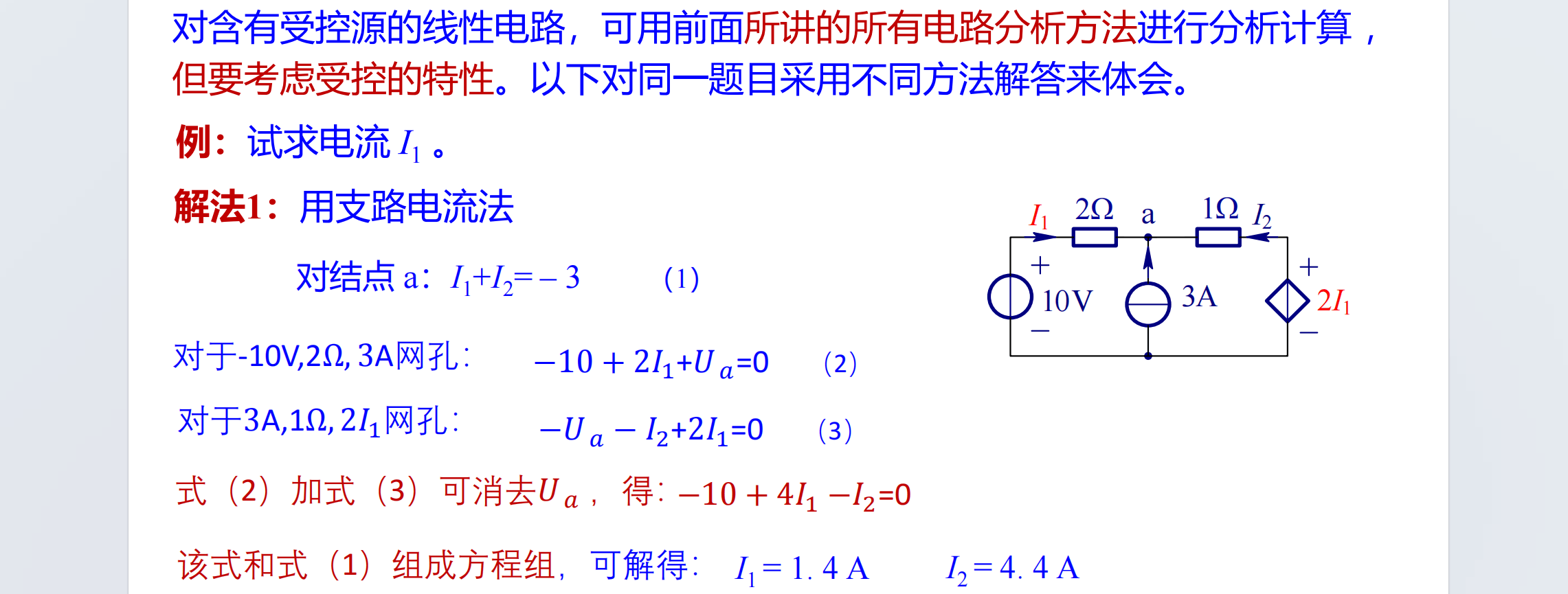

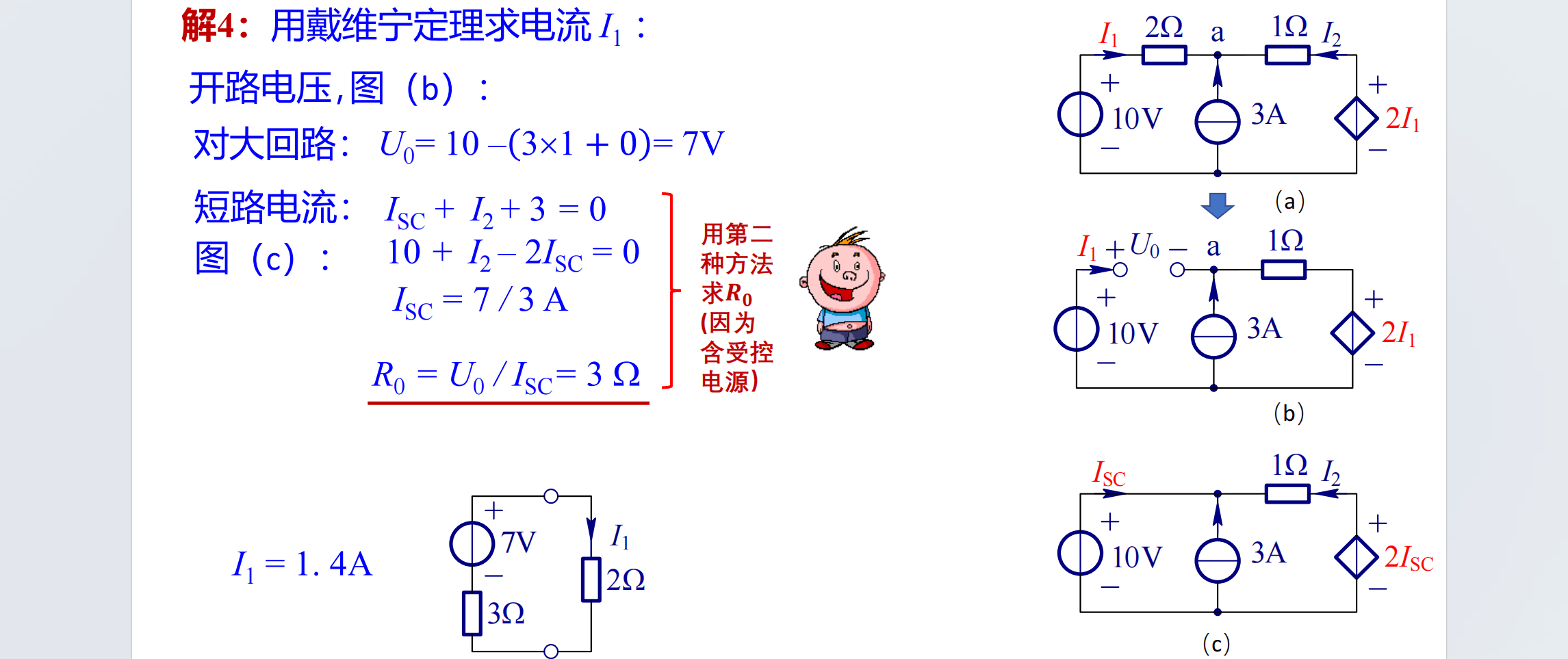

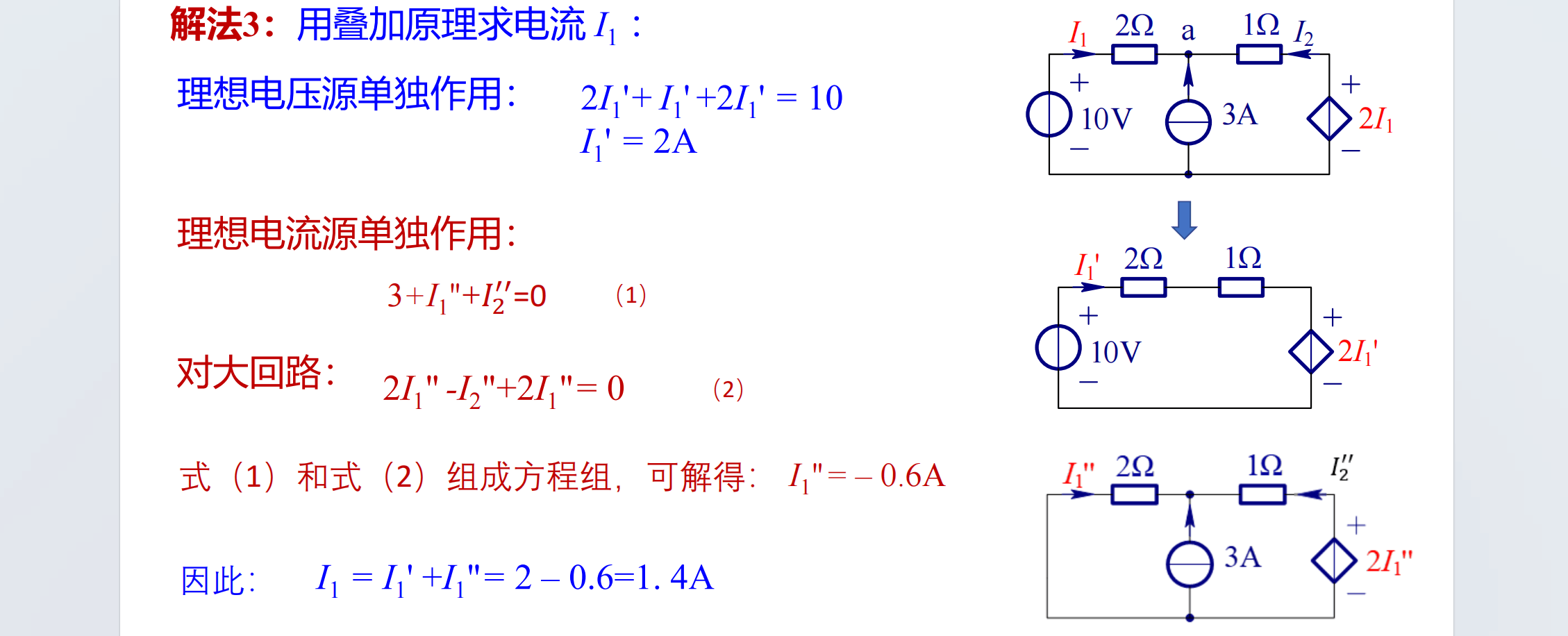

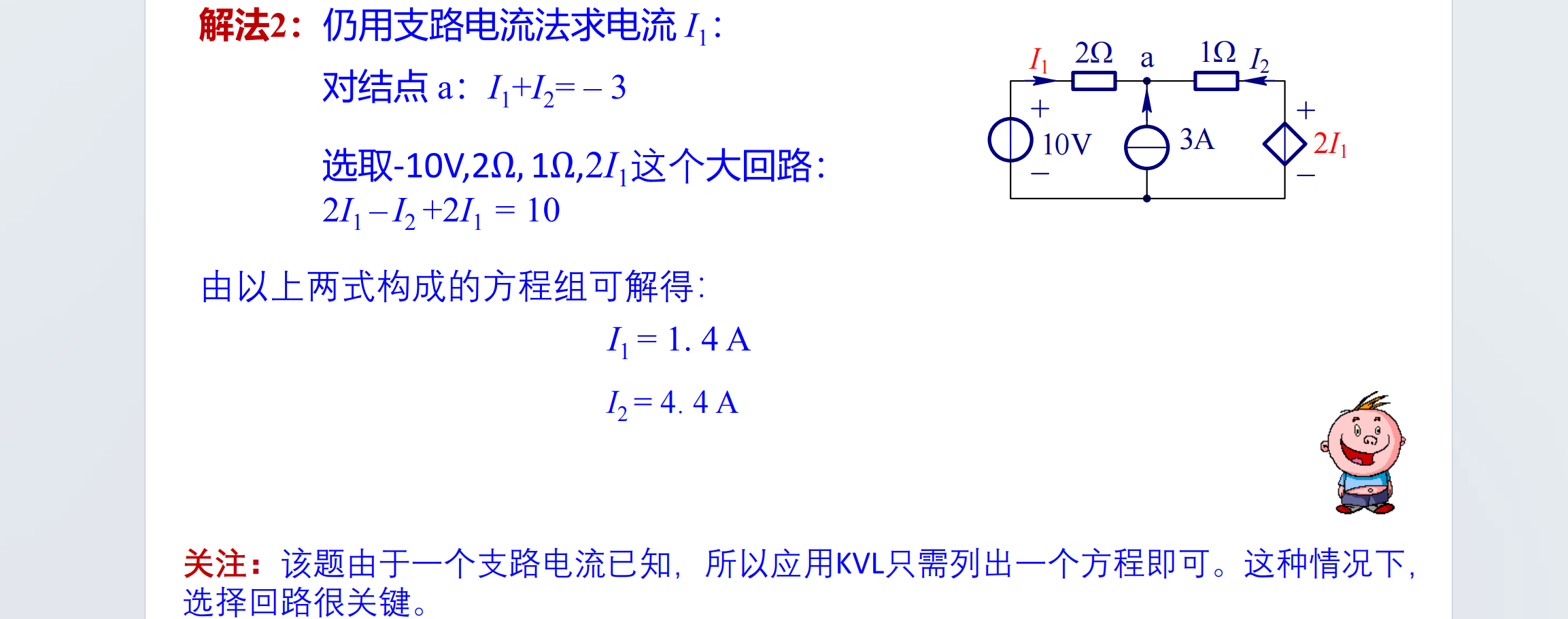

含受控电源电路的分析

小结

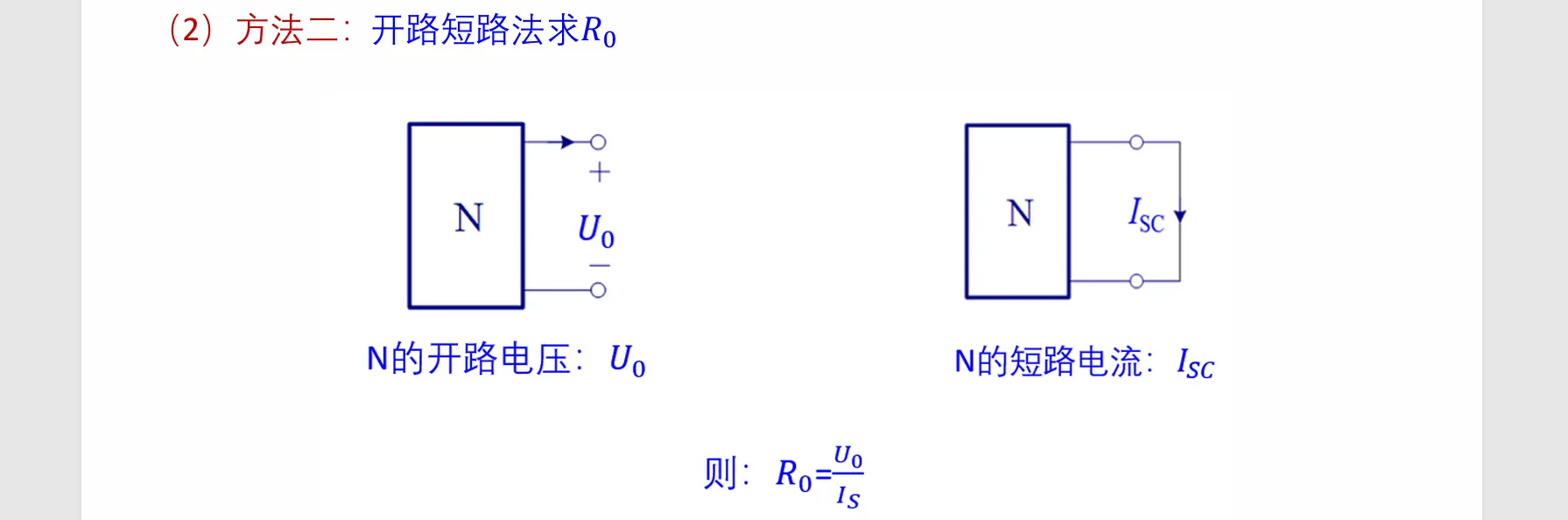

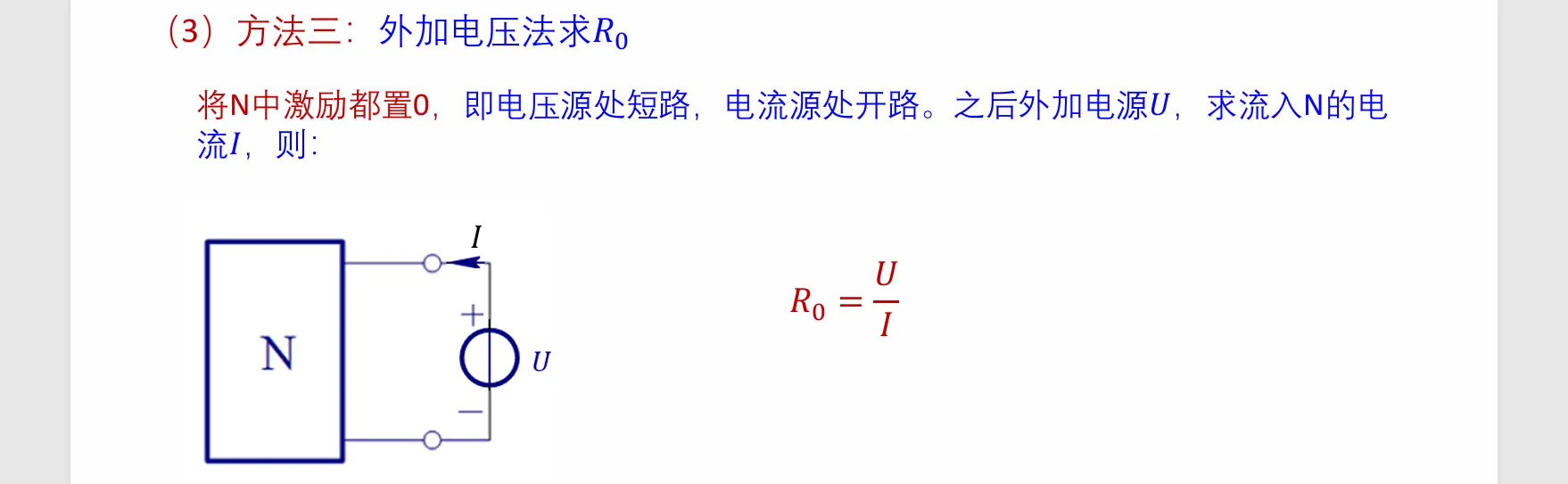

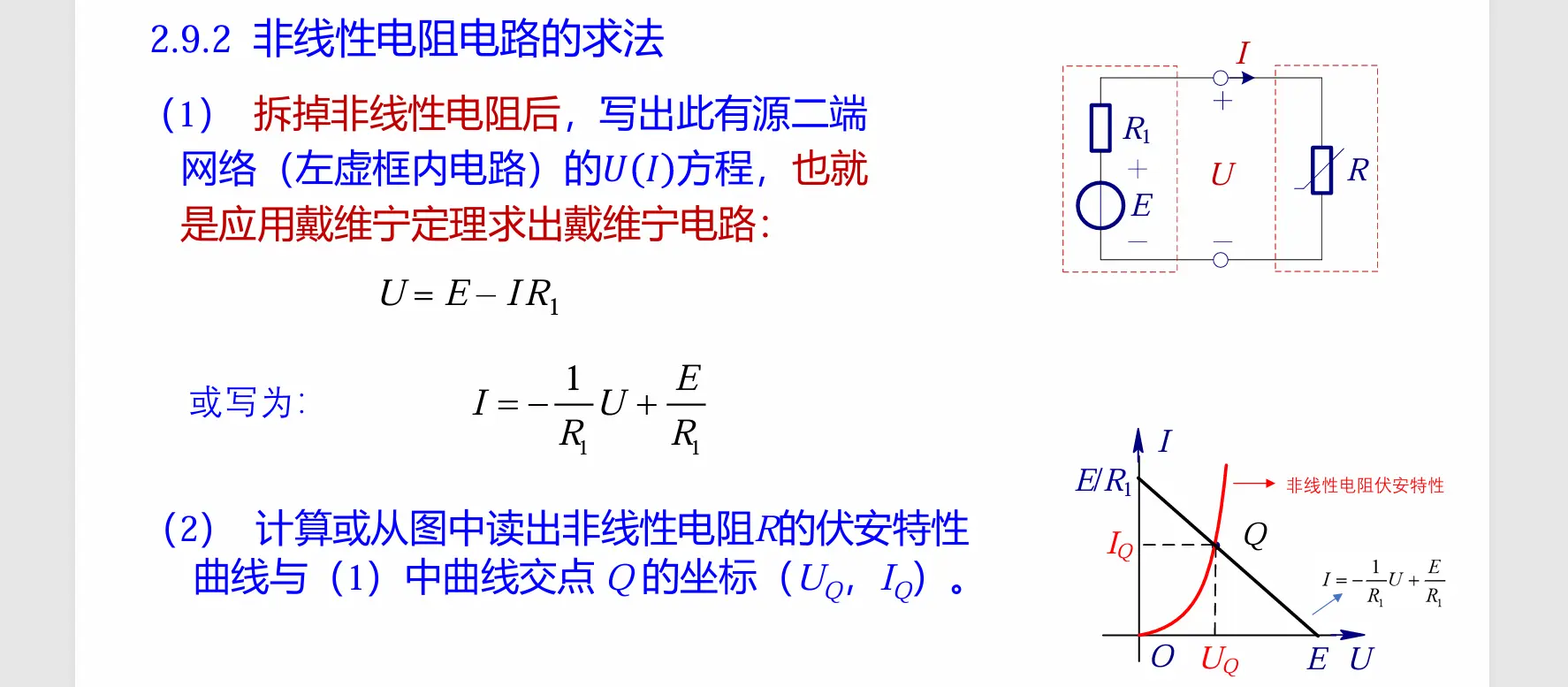

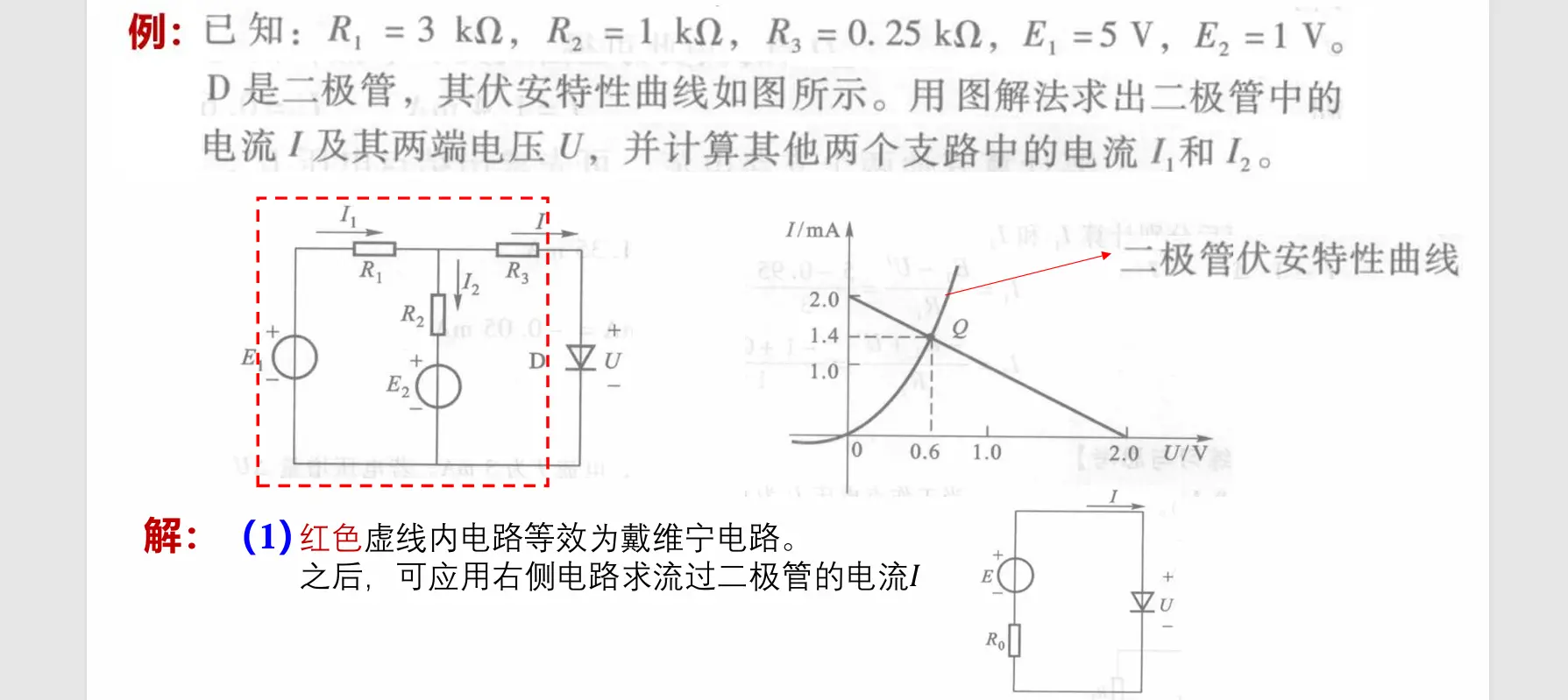

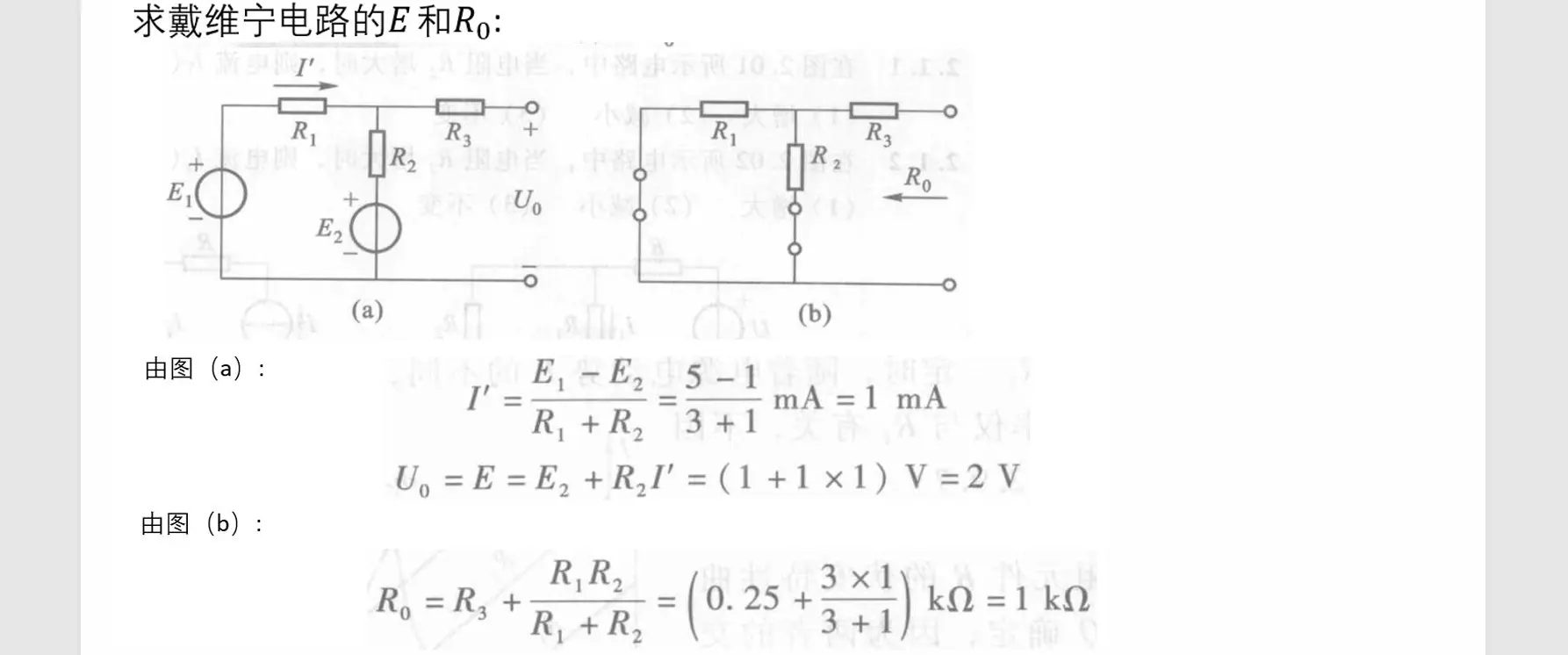

非线性电阻电路的分析

概念

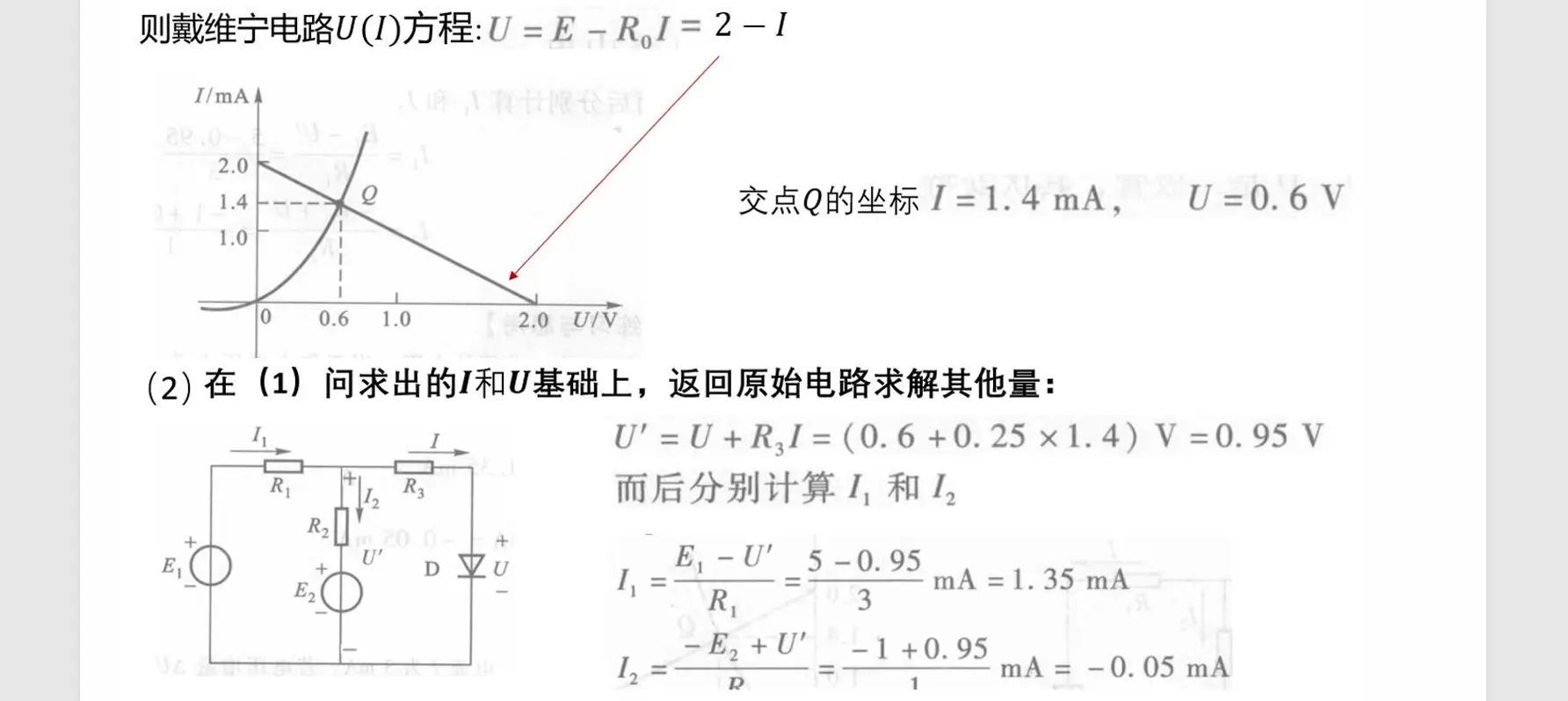

求法
